Проверяем систему зажигания на шкоде — инструкции из мануала

d

Перед проверкой системы зажигания:

— установите рычаг переключения передач в нейтральное положение
— и включите стояночный тормоз.







ПРЕДУПРЕЖДЕНИЕ

На вашем автомобиле установлена микропроцессорная система зажигания (МПСЗ) высокой энергии.

К высоковольтным проводам подведено напряжение до 25 ООО В, и хотя при малой силе тока оно неопасно для жизни, возможный удар током при проверке 36 системы зажигания может привести к тяжелым последствиям.


Поэтому, если вы беретесь за высоковольтный провод при включенном зажигании,воспользуйтесь толстой резиновой перчаткой или в крайнем случае пассатижами с изолированными ручками.



ПОЛЕЗНЫЙ СОВЕТ
Перед проверкой системы зажигания установите рычаг переключения передач в нейтральное положение и включите стояночный тормоз.



dvigatel_ne_savoditsy7

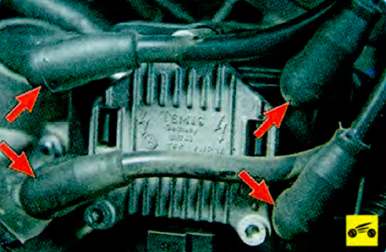

1. При выключенном зажигании проверьте целость и посадку высоковольтных проводов в гнездах модуля зажигания.


2. Проверьте исправность модуля зажигания.


ПРИМЕЧАНИЕ
Непосредственно на свечах зажигания двигателей объемом 1,4 и 2,0 л установлены индивидуальные катушки зажигания.



3. Если низковольтная цепь модуля зажигания исправна, проверьте наличие искры на свечах зажигания.


ПРИМЕЧАНИЕ
Для проверки свечи потребуется снять впускную трубу и топливную рампу см. «Замена и обслуживание свечей зажигания».


4. Вставьте в наконечник высоковольтного провода запасную свечу зажигания и прижмите ее металлической частью к «массе» автомобиля.
Попросите помощника провернуть стартером коленчатый вал двигателя. Надежный контакт корпуса свечи с «массой» обязателен, так как при появлении дополнительного искрового промежутка, большего, чем зазор между электродами свечи, возможно повреждение высоковольтной цепи модуля зажигания или блока системы управления двигателем.


5. Если искры нет, замените высоковольтные провода новыми.
Можно предварительно попробовать установить не новые, но проверенные, с «рабочей» машины.


6. Если после замены проводов искра не появилась, замените модуль зажигания (см. «Снятие и установка модуля зажигания»). Если искра есть, но двигатель не заводится, замените свечи зажигания новыми.

Можно предварительно также попробовать установить не новые, но проверенные, с «рабочей» машины.


7. Если и после этого двигатель не заводится, проверьте исправность системы управления двигателем см. Неисправности системы впрыска топлива


Материал взят из книги «Пошаговый ремонт Шкода Октавия А5 в фотографиях»
