Какой разъём для подключения васи-диагност и где он находится

— фото разъема,
— фото, где находится разъем в шкоде,
— что надо знать про ОБД-2,
— расположение выводов на разъёме OBD-II.


Чтобы подключить адаптер используется разъем OBD – II
Находится слева от руля, рядом с рычажком открывания капота

Что нужно знать про OBD-2 разъем

OBD-II обеспечивает доступ к данным из различных систем автомобиля и в том числе из Блока управления двигателем (Engine control unit) и является ценным источником информации при устранении неполадок в автомобиле.

Спецификация OBD-II, предусматривает стандартизированный аппаратный интерфейс и представляет из себя колодку диагностического разъёма (DLC — Diagnostic Link Connector), соответствующую стандарту SAE J1962, с 16-ю контактами (2×8) для подключения диагностического оборудования к автомобилю в форме трапеции.

В отличие от разъема OBD-I, который иногда встречается под капотом автомобиля, разъём OBD-II обязан быть в районе рулевого колеса, или в пределах досягаемости водителя.

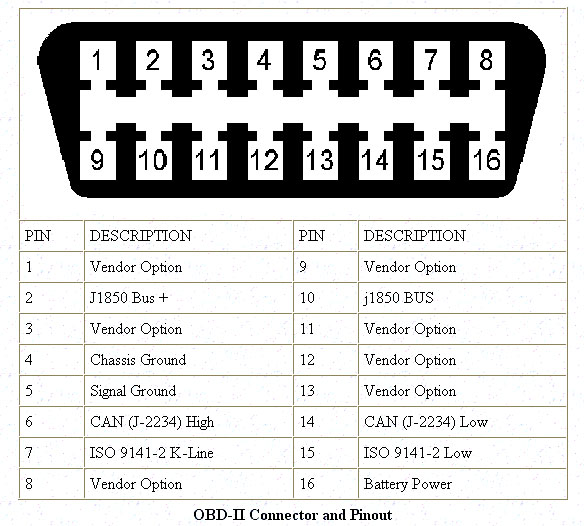

Расположение выводов на разъёме:

1. OEM (протокол производителя).
GM: J2411 GMLAN/SWC/Single-Wire CAN. VW / Audi: Коммутация +12в. при включении зажигания.
2. Шина + (Bus positive Line). SAE-J1850 PWM, SAE-1850 VPW.
3. —
4. Заземление кузова.
5. Сигнальное заземление.
6. Линия CAN-High высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284).
7. K-Line (ISO 9141-2 и ISO 14230).
8. —
9. Линия CAN-Low, низкоскоростной шины CAN Lowspeed.
10. Шина — (Bus negative Line). SAE-J1850 PWM, SAE −1850 VPW.
11. —
12. —
13. —
14. Линия CAN-Low высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284).
15. L-Line (ISO 9141-2 и ISO 14230).
16. Питание +12в от АКБ

Инфа про ОБД взята отсюда effus.wikidot.com/subaru:diag
