Замена стоек амортизаторов и стоек стабилизатора — видео

Тут на видео человек уже снял и колесо и стойки.
Как их снять подробный фото отчет и нюансы написал здесь >>

Как самостоятельно заменить задние стойки инструкция из манула здесь >>

Еще, вот здесь хорошие пошаговые фото отчеты:

drive2.ru/l/1028382/
drive2.ru/l/524698/

Стойки амортизаторов, какую фирму лучше взять

— Сакс — перед — 311863, зад — 310950;
— Boge — перед — 36-D94-A, зад — 30-D73-A;
— Каяба,
— Бильштейн.

Кат.номер амортизаторов задних, Шкода Октавия А5 fl 2012 г.

На мотор 1.8 тси.
Бильштейн — 19-127439
BOGE — 30-D73-A

Замена амортизатора задней подвески — видео

Вам потребуются: ключи «на 6», «на 16», «на 21», отвертка с крестообразным лезвием.

ПРЕДУПРЕЖДЕНИЯ

Перед тем как поднять заднюю часть автомобиля, включите первую передачу и установите упоры под передние колеса. Приподняв заднюю часть, установите ее на надежные опоры.

Амортизаторы (левый и правый) заменяйте парами.

Не снимайте оба амортизатора одновременно на вывешенной задней части автомобиля, так как опускание балки задней подвески ниже допустимого предела может примет к повреждению трубопроводов и шланги тормозной системы.

Вот здесь на драйве drive2.ru/l/3988831/ пошаговый фото отчет.

Пошаговая инструкция из мануала по ремонту шкоды — замена амортизатора задней подвески

1. Перед тем как поднять заднюю часть автомобиля, включите первую передачу (или переведите селектор АКП в положение «Р») и установите упоры под передние колеса.

2. Приподнимите заднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.

3. Снимите задние подкрылки.

4. Установите домкрат и слегка поддомкратьте заднюю балку, чтобы разгрузить болт нижнего крепления амортизатора.

5. Выверните болт крепления амортизатора к кулаку задней подвески…

6. …и два болта опоры верхнего крепления амортизатора к основанию кузова…

7. …а затем снимите амортизатор с автомобиля

8. Удерживая шток заднего амортизатора проворачивания, отверните гайку крепления штока и снимите верхнюю опору. Осмотрите верхнюю опору амортизатора — на ней и Должно быть признаков растрескивания или деформации. В противном случае замените опору.

9. Установите амортизатор вертикально и несколько раз до упора опустите и поднимите шток амортизатора. Убедитесь, что шток перемещается без провапов, заеданий и стуков. В противном случае замените амортизатор. Кроме того, амортизатор заменяют при обнаружении потеков жидкости (допускается незначительное «потение» в верхней части корпуса амортизатора) и при повреждении резьбы в верхней части штока.

Амортизаторы (левый и правый) заменяйте парами.

10. Установите амортизатор в порядке, обратном снятию.

Из чего состоит задняя подвеска Шкоды Октавия — наглядная иллюстрация

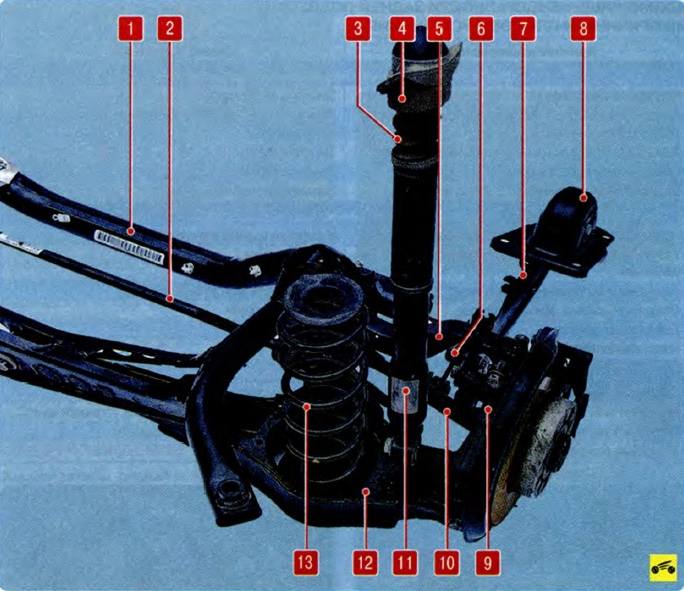

Рис. 7.4. Задняя подвеска:
1 — поперечина задней подвески;
2 — штанга стабилизатора поперечной устойчивости;
3 — буфер хода сжатия;
4 — опора амортизатора;
5 — верхний поперечный рычаг;
6 — стойка стабилизатора;
7 — продольный рычаг;
8 — кронштейн опоры продольного рычага;
9 — кулак задней подвески;
10 — передний поперечный рычаг;
11 — амортизатор;
12 — задний поперечный рычаг;
13 – пружина.

Детали амортизатора задней подвески

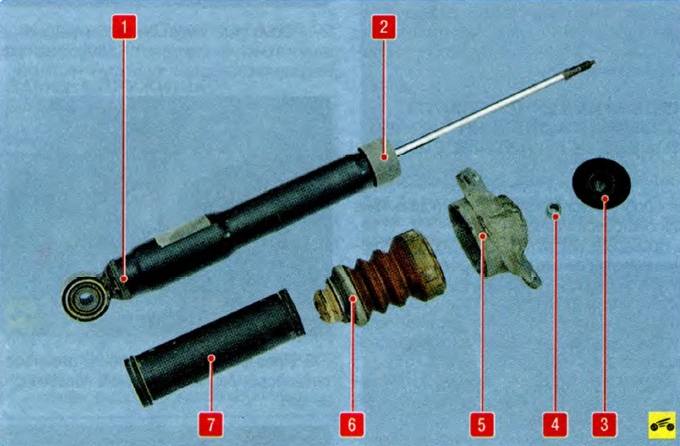

Рис. 7.5. Амортизатор задней подвески:
1 — рабочий цилиндр амортизатора;
2 — крышка корпуса;
3 — крышка гайки штока;
4 — гайка штока амортизатора;
5 — опора амортизатора;
6 — буфер хода сжатия;
7 — защитный чехол.
