Как через предохранители подключить gps навигатор в шкоде ?

Тема подойдет тем,
кто старается скрыть видимость проводов в салоне своего авто.

И ищет инфу как спрятать провода,
куда подключить навигатор в шкоде (= спрятать провода, ибо подключается через прикуриватель, естественно) если места в плафоне заняты.


Я пользуюсь тремя устройствами:
навигатор, видеорегистратор,анти-радар.


Два последних — подключил через плафон салонного освещения.
Как это сделал, написал здесь >>

Как реализовал подключение навигатора — фото отчет в статье.

Итак, верхний плафон у меня уже занят видеорегистратором и радар детектором.
Остался навигатор, который тоже имеет провода в прикуриватель.

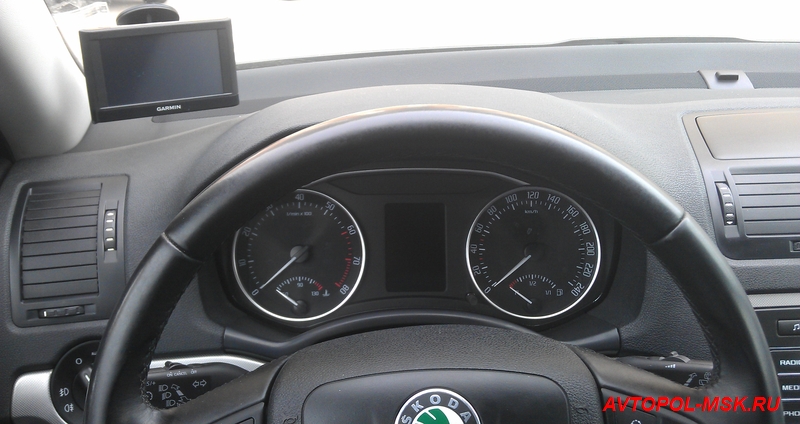

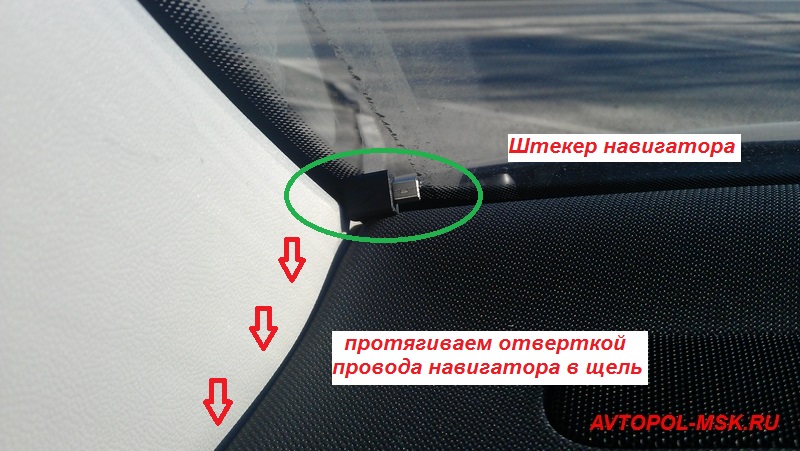

Провода эти шли через руль что было не айс, так как я ставлю навигатор в левый нижний угол стекла.

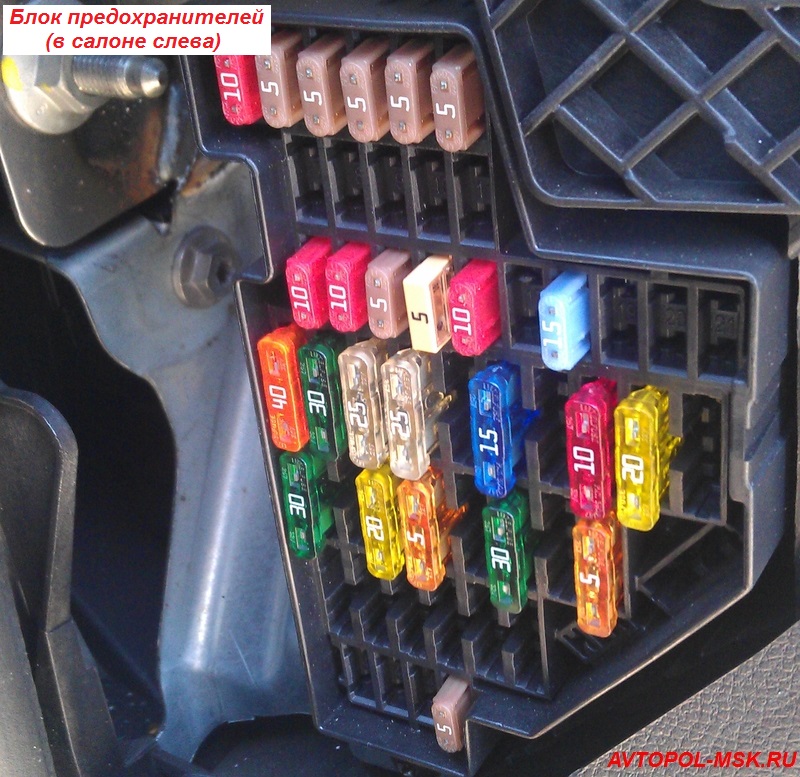

Нашел колхозное решение — провести провода к блоку предохранителей.

Там все очень просто.

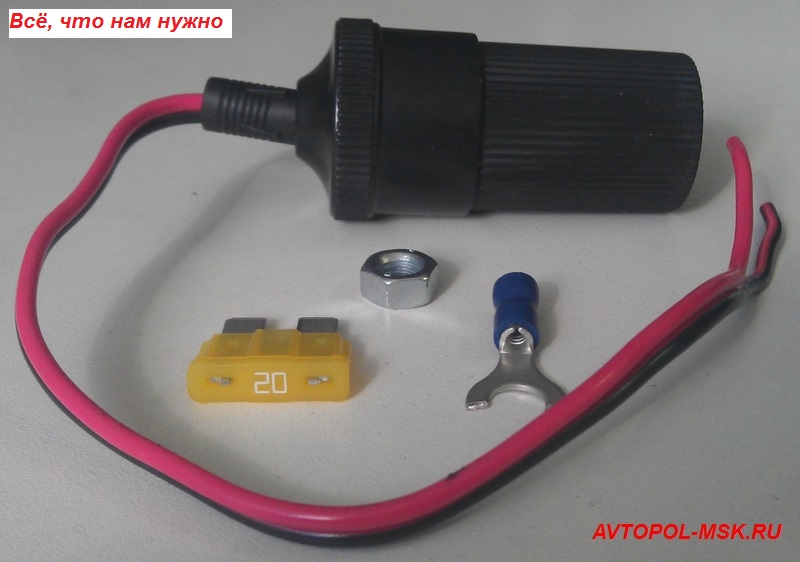

Всё, что нам нужно:

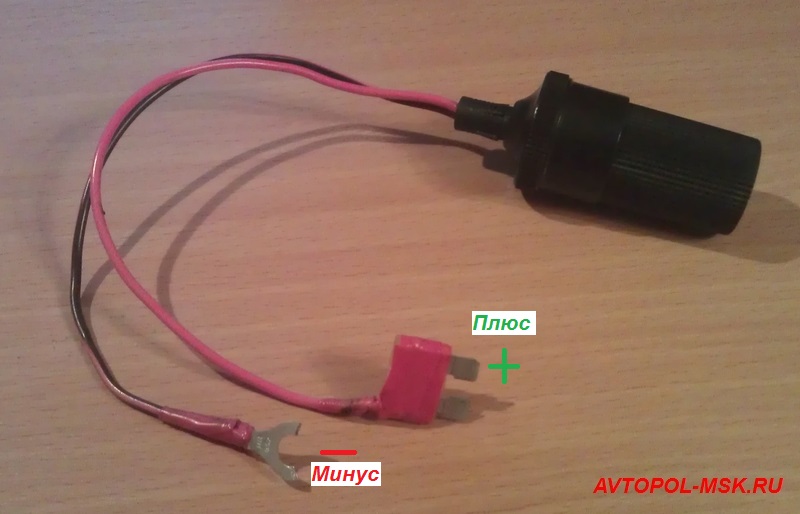

— разветвитель прикуривателя;
— берите предохранитель на 5 А; Апдейт от 22.04.16 (на фото отчете на 20 — неверно)
— винт на 8;
— кольцо (у меня было диаметром на 6, пришлось сделать из него рогатку);


А так же,

изолента, ножницы, острый нож, паяльник.


Нюанс

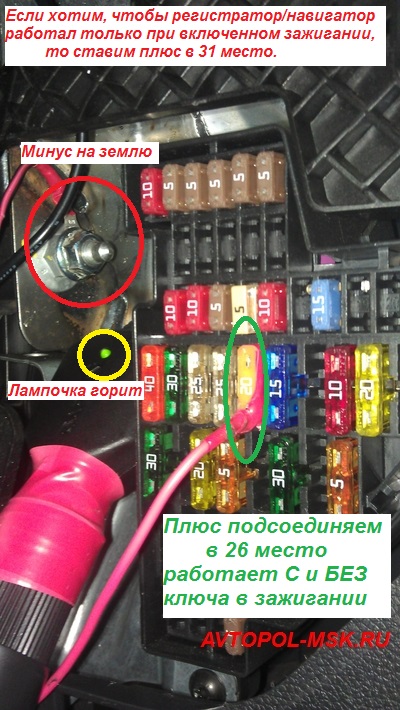

Если хотим, чтобы навигатор работал с ключом и без ключа в зажигании — плюс подсоединяем в 26-ю ячейку.

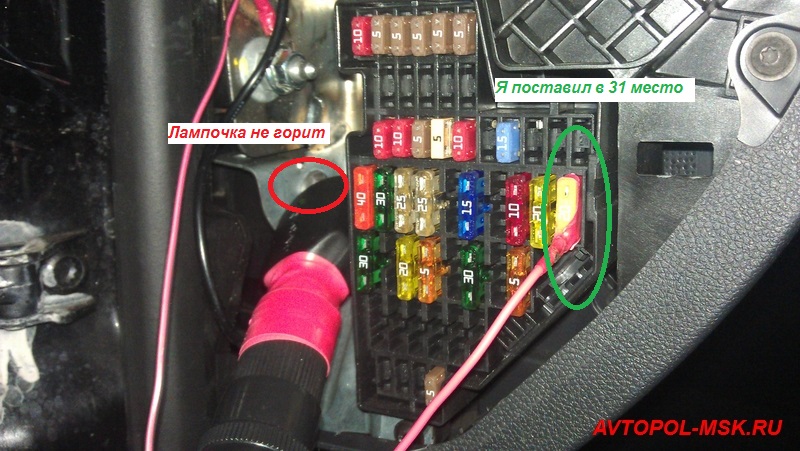

Если нам надо, чтобы навигатор работал только с включенным зажиганием — плюс подсоединяем в 31-ю.






Теперь,

фото отчет по подключению регистратора/ навигатора/анти-радара через блок предохранителей

nav-bp
nav-bp2
nav-bp-3
nav-bp4

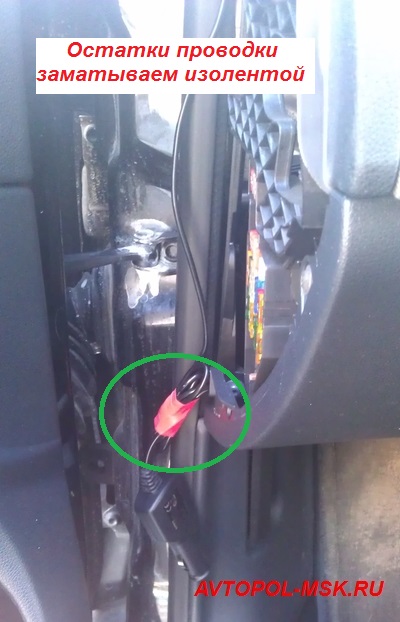

nav-bp5
nav-bp6
nav-bp7
подключаем навигатор через блок предохранителей в шкоде а5
подключение регистратора через предохранители в шкоде октавия
navigator
