Краткий фото отчёт о подключении регистратора к плафону освещения от нашего соклубника

Размещаю фото отчет как подключть видеорегистратор к плафонуу освещения на Шкоду Октавия А5
Кому пригодится — пользуйтесь.

«Процесс снятия плафона не фотографировал.
Там все просто( в интернете полно описания) делов на две минуты.

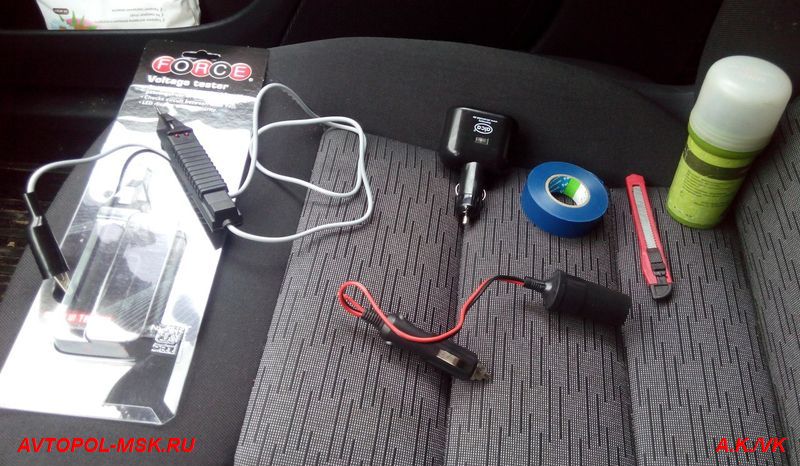

Купил тестер для определения полярности за 100 р + изолента 50 р+ разветвитель прекуривателя 150 р.

Итого затратил 300 рублей на всё + час времени.

После снятия плафона отключаем разъём и убираем плафон в сторону.

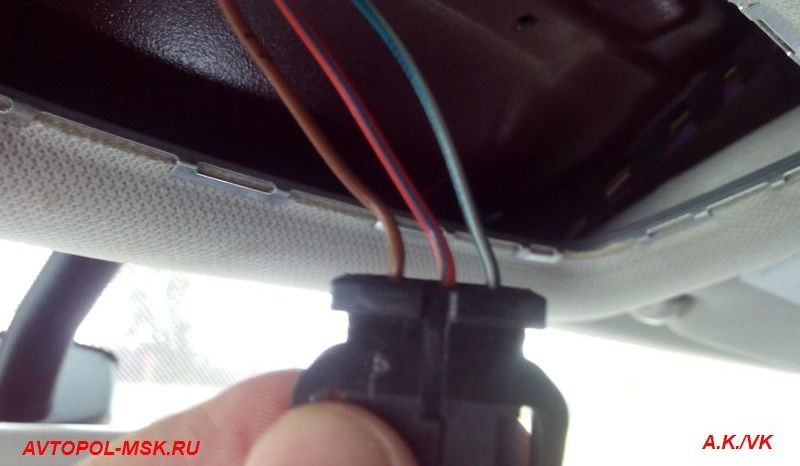

На разъеме определяем + и — , в моём случае + красный — коричневый.

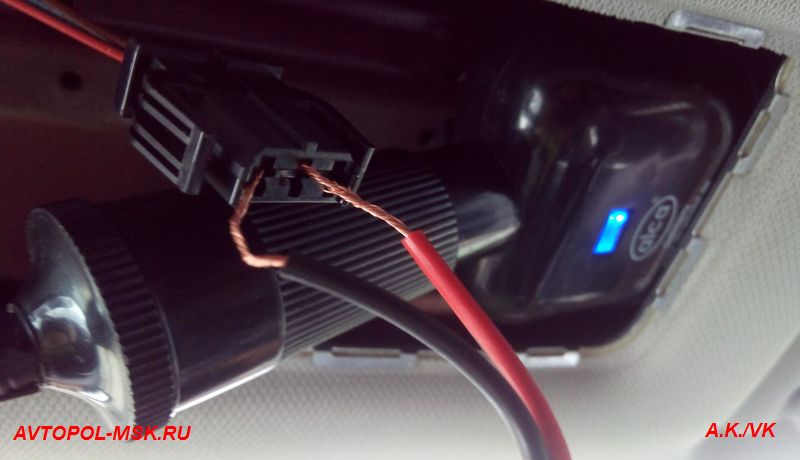

Далее отрезаем от разветвителя одну фишку и зачищаем провода ( аналогично красный это +, черный это -) тоже самое делаем с проводами на разъёме, только аккуратно чтобы не обрезать. Для начала я подключил + к + и хорошо заизолировал.

Потом — к — тоже заизолировал.

После сделал проверку на работоспоспосбность, для этого использовал старый двойник с светодиодом.
Потом подключил регистратор и проверил с ним.
Все отлично работает.

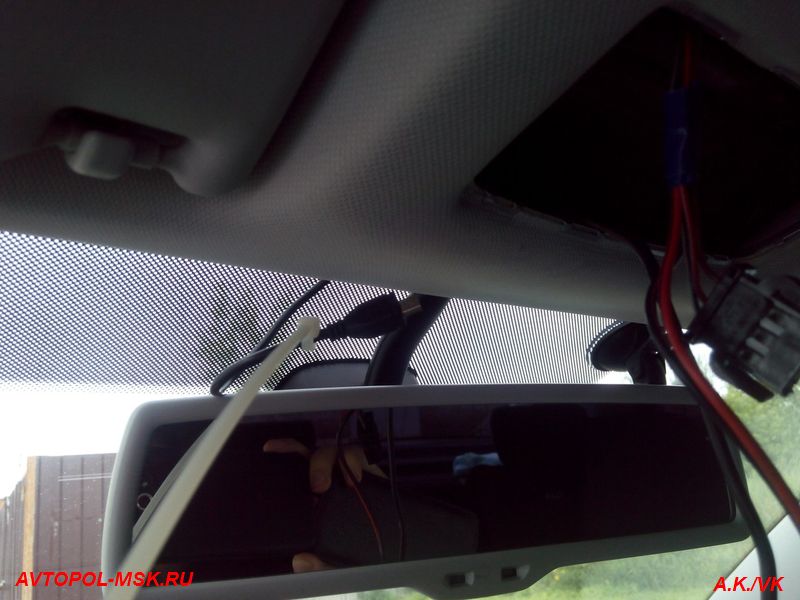

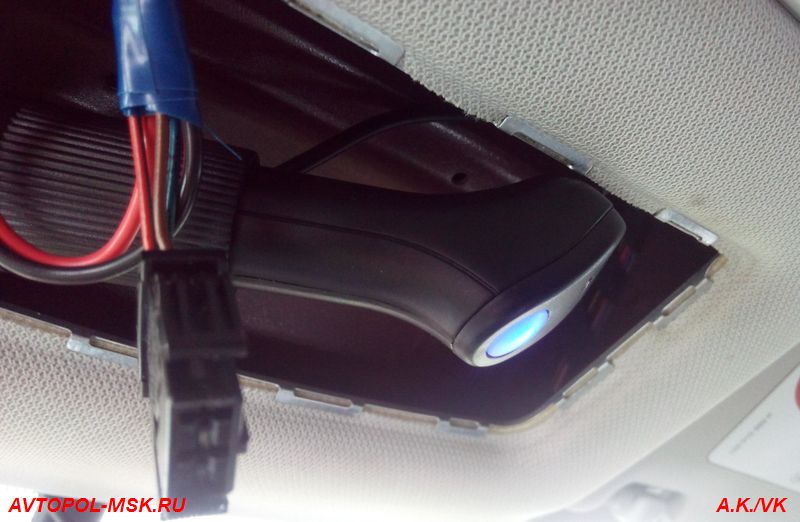

Далее запустил провод от зарядного устройства под обшивкой со стороны плафона к зеркалу( для этого использовал хомут). На последней стадии подключил зарядное в фишку от прекуривателя и аккуратно все убрал под обшивку за плафон( места там полно).
Плафон прекрутил на место и собрал.

В итоге регистратор включается при снятии с брелка сигнализации ( можно чтобы писал сразу, но я настроил через 20 секунд после подачи питания).
Выключается сразу после постановке на охрану.
Радует что зарядное устройство не пришлось резать( хотел сохранить предохранитель в нем), хотя можно было и на прямую.
Всё очень удобно и просто.
Таким способом у меня у знакомого подключен регистратор и антирадар( только он паял к плате), все работает уже несколько лет.
Штатный прикуриватель не задействован. У меня там зарядное для телефонов.
Если у кого будут вопросы, всегда готов помочь.
Кстати остался ещё один разветвитель( может кому пригодится).»






12 комментариев

  • Павел

    Так в плафоне 12v, а в прикуривателе 5v? Если не прав, поправьте.

  • Аноним

    у меня просто сгорел регистратор…

    • Олег

      и такое бывает, кстати, тоже. читал не один раз.
      вопрос в другом — или регистраторы паленые, или подключаем не верно.
      собственно, после того, как у меня сгорел регик — купил второй. подключение тоже самое — работает второй год все ок…

  • Аноним

    ну попробуй со вторым)) благо они у меня бюджетно-китайские

  • Павел

    Подключил и регистратор и радар, все ок… сгорел предидущий у меня из-за, того что подключался напрямую без конвертера из 12 в 5. Щас все ок!

  • Владимир

    Не работает рег.шоме 800 через плафон освещения.в чем загвоздка?

  • Владимир

    Здравствуйте, Лично я сняв плафон сразу понял, что провода для подключения адаптера от регика можно припаять прямо к медным шинам на самом плафоне. Снял фишку унес домой припаял, в машине все собрал и все. Провода дербанить не надо.При постановке на охрану со штатного брелка питание на плафон пропадает сразу, а если поставить на охрану с брелка сигнализации то не пропадает через время. Есть один вопрос. Как изменить время работы подсветки салона когда машина закрыта? По умолчанию подсветка выключается не более чем через 10 минут. Может кто менял через ваг ком?
