Муфты для РВД: маленькая деталь, которая решает работу всего гидросистемы
Муфты для рукавов высокого давления — это не просто соединение двух деталей. Это точка, где встречаются давление, вибрация, агрессивная среда и человеческая безопасность. От правильного выбора и установки муфты зависит, будет ли ваша техника работать долго и спокойно, или через неделю начнётся потёк и простои. В этой статье разберёмся, какие муфты бывают, как выбирать муфты для РВД, как устанавливать и за чем следить в эксплуатации, чтобы не потерять ни времени, ни денег.
Что такое муфта для РВД и зачем она нужна

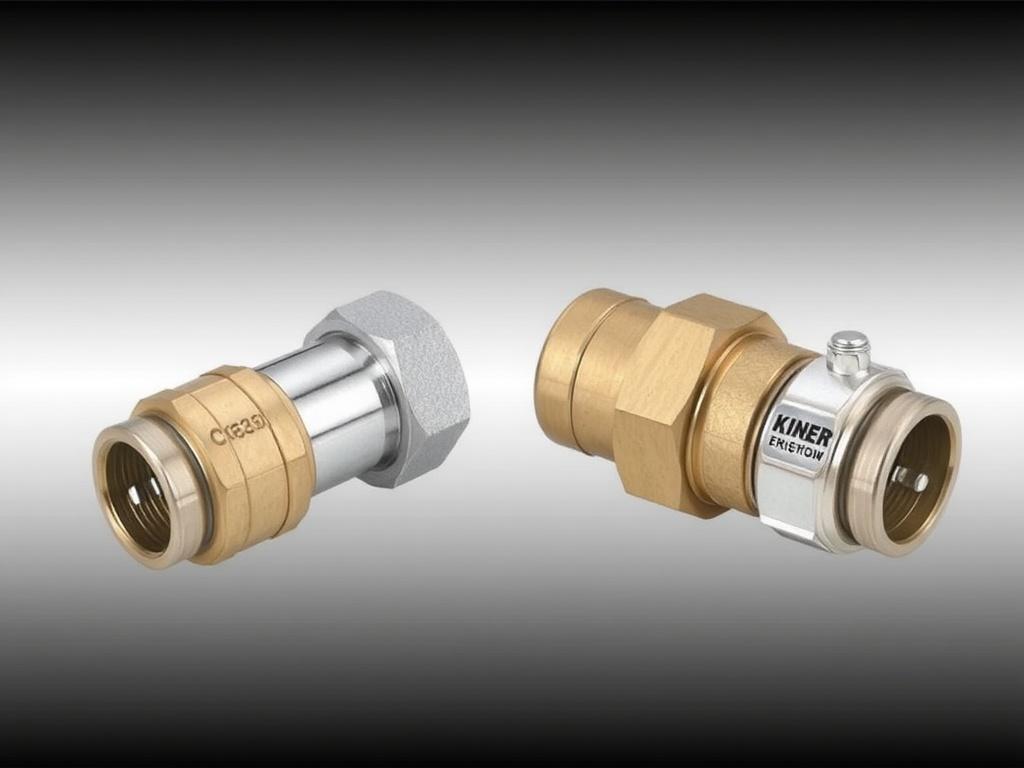

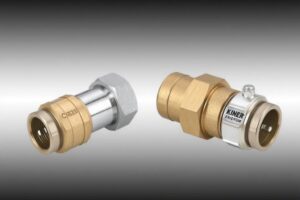

Муфта — это элемент, с помощью которого рукав высокого давления соединяется с оборудованием, другим рукавом или трубопроводом. Внешне муфта может выглядеть как резьбовой ниппель, колпачок, быстроразъёмное соединение или сложный обжимной штуцер с вкладышем. Её основная задача — обеспечить герметичное, прочное и надёжное соединение при рабочих давлениях, которые часто измеряются сотнями бар.
Кроме герметичности важно выдерживать динамические нагрузки: вибрацию, изгиб, температурные перепады. Муфта должна не только не пропускать, но и не разрушаться от трения, коррозии и усталости металла. Поэтому выбор муфты — это баланс между механикой, химией и экономикой.
Основные типы муфт и фитингов
Фактически все муфты можно разделить по способу крепления и по типу уплотнения. У каждого типа свои сильные и слабые стороны. Ниже — обзор тех, с кем чаще всего сталкиваются в реальной жизни.
- Кримпованные (обжимные) фитинги. Состоят из вкладыша и гильзы, которая обжимается на рукаве специальным прессом. Жёсткое и надёжное соединение для высокого давления. Часто используются в строительной, сельскохозяйственной и дорожной технике.
- Разъёмные резьбовые соединения. Включают стандарты JIC (37°), BSP (G), NPT, метрическая резьба. Подходят там, где соединение периодически разбирают. Важна правильная герметизация резьбы и момент затяжки.
- ORFS (O-ring face seal). Плоское соединение с торцевым уплотнением на уплотнительном кольце. Отличается хорошей герметичностью при высоких давлениях и минимальными утечками при разборке.
- Быстроразъёмные муфты (quick couplers). Удобны для частого соединения/отсоединения. Есть «плоские» (flat-face) конструкции, которые минимизируют потерю жидкости и загрязнение при разъединении.
- Многоразовые (reusable) фитинги. Позволяют менять рукав на месте без обжима. Удобны при единичных ремонтах, но обычно дают более низкую прочность по сравнению с кримпом.
Материалы и покрытия
Муфты делают из углеродистой стали, нержавеющей стали, латуни и в редких случаях из алюминия. Сталь дешевле, прочна, но требует гальванического покрытия (цинк, хром) для защиты от коррозии. Нержавейка нужна там, где важна коррозионная стойкость — пищевое производство, химия, морская среда. Латунь удобна для низких давлений и при работе с неагрессивными средами.
Как выбрать муфту: ключевые параметры
Выбор начинается не с бренда, а с технических требований. Несколько параметров, которые обязательно необходимо учитывать.
- Внутренний диаметр рукава и условный проход. Муфта должна точно соответствовать размеру шланга, иначе будет течь или преждевременный износ.
- Рабочее и предельное давление. Убедитесь, что муфта рассчитана на рабочее давление вашей системы с запасом по безопасности.
- Температурный режим. От материала уплотнений и металла зависит, выдержит ли соединение низкие и высокие температуры.
- Тип среды. Масла, агрессивные химикаты, вода или сжатый воздух — для каждой среды есть свои рекомендации по материалам и уплотнениям.
- Условия монтажа и обслуживания. Нужна ли возможность частого разборного соединения? Можно ли использовать стационарный обжимной пресс?
- Стандарты и совместимость. Важно, чтобы резьбы и уплотнения соответствовали принятым стандартам и были совместимы с существующим оборудованием.
Краткая таблица: сравнение типов муфт
| Тип | Преимущества | Недостатки | Где используют |
|---|---|---|---|
| Кримпованные | Высокая прочность, герметичность, долговечность | Нужен пресс, незаменим при повреждении гильзы | Промышленная и строительная техника |
| Разъёмные резьбовые | Удобны в обслуживании, доступны | Риск протечек при неправильной установки | Сборные гидросистемы, ремонт |
| ORFS | Отличная герметичность, надежно при высоком давлении | Дороже по цене, требует точного уплотнения | Критичные гидроузлы |
| Быстроразъёмные | Быстрое соединение/разъединение, минимальное загрязнение | Дороже, чувствительны к загрязнениям | Сменное оборудование, мобильные линии |
Установка и проверка: практические советы
Неправильная установка — частая причина аварий. Несколько проверенных шагов, которые сокращают риск поломок.
- Подготовьте инструмент и чистое рабочее место. Пыль и стружка в гидросистеме — путь к скорой поломке.
- Обрежьте рукав ровно, перпендикулярно оси. Используйте специализированные резаки, не «болгарку» и не нож.
- Проверьте глубину вставки вкладыша, при обжиме она критична. Неполная вставка приводит к выдавливанию и потёкам.
- Подберите пресс-матрицу по марке гильзы и диаметру рукава. Производитель обычно указывает таблицу соответствий.
- При резьбовых соединениях используйте подходящую герметика: льняную нить с пастой или фторопластовую ленту там, где это допустимо. Нельзя использовать герметик в местах с конусными уплотнениями, которые рассчитаны на механический контакт.
- Проверяйте момент затяжки по рекомендациям производителя. Перетяжка может разрушить резьбу или уплотнение.
- После установки обязательно проведите пробное давление. Следите за медленными подтёками — их трудно заметить, но они опасны.
Типичные ошибки и как их избежать
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Неправильный размер гильзы | Выдавливание, протечки | Использовать таблицу производителя, проверять маркировку |
| Пыль в соединении | Засорение, быстрый износ уплотнений | Чистить компоненты перед сборкой |
| Неполная вставка вкладыша | Ослабление при давлении | Замерять глубину и визуально проверять |
| Использование неподходящего герметика | Повреждение уплотнений | Следовать рекомендациям для конкретного типа резьбы |
Обслуживание и признаки, что муфту пора заменить
Регулярный осмотр удлиняет срок службы. Проверяйте соединения во время плановой диагностики и после интенсивной эксплуатации.
- Визуальные дефекты: трещины, деформация гильзы, следы коррозии. Это повод заменить муфту немедленно.
- Постоянные подтёки при нормальном моменте затяжки. Это говорит о повреждённых уплотнениях или неправильной геометрии фаски.
- Появление «хлыста» — сильная вибрация рукава у соединения. Может быть следствием износа или неверной конфигурации шланга.
- Если муфта была подвергнута удару или перегреву — замените даже при отсутствии видимых дефектов. Микротрещины могут проявиться в нагрузке.
Безопасность при работе с РВД
Работа с гидросистемами требует уважения. Давление ошибается редко, но последствия могут быть серьёзными. Перед разборкой всегда снимайте давление, используйте защиту глаз и лица, не держите руки вблизи возможной струи. Помните про ограждения и хомуты против «хлыста» — они блокируют рукав в случае разрыва и предотвращают травмы.
Не пытайтесь «залатать» муфту скотчем или хомутами. Временная заплатка может продержаться пару циклов, но при давлении это опасно. Лучше заменить поражённый сегмент или всю муфту и рукав, если есть сомнения.
Где покупать и на что обращать внимание у поставщика
Приобретайте муфты у специализированных продавцов и производителей. Дешёвые неизвестные аналоги могут сэкономить деньги сейчас и стоить дороже в виде простоев оборудования. Просите сертификаты, таблицы нагрузок, рекомендации по обжиму и монтажу. Задайте продавцу уточнить совместимость с маркой вашего рукава.
Хороший поставщик предложит техподдержку, даст таблицы обжимных матриц и подгонку по вашему диаметру. Если это импортный стандарт — уточните соответствие метрическим или BSP/NPT резьбам. Наличие запасных частей и возможность поставки быстро — плюс при обслуживании парка техники.
Заключение
Муфты для РВД — это не банальная «мелочь». Это узловая точка гидросистемы, от которой зависит герметичность, надёжность и безопасность работы. Подходите к выбору с конкретными параметрами: диаметр, давление, среда, условия эксплуатации. Устанавливайте правильно, используйте подходящий инструмент и соблюдайте процедуры тестирования. Регулярная проверка и своевременная замена — простые меры, но именно они сберегут машину, деньги и здоровье людей. Если сомневаетесь — лучше проконсультироваться у производителя рукавов или у проверенного сервисного центра: хорошая муфта стоит копейки на фоне затрат при аварии.
