Подсветка дверных внутренних ручек – фото отчет

— подробный фото отчет установки светодиодов;
— каталожные номера лампочек и стоимость;
— нюансы, с которыми можно столкнуться;
— фото результат;

— дополнено еще нюансами и фото (23.10.14)

Решил сделать подсветку дверных внутренних ручек.
Заказал в экзист светодиоды.

Цена 3135р.

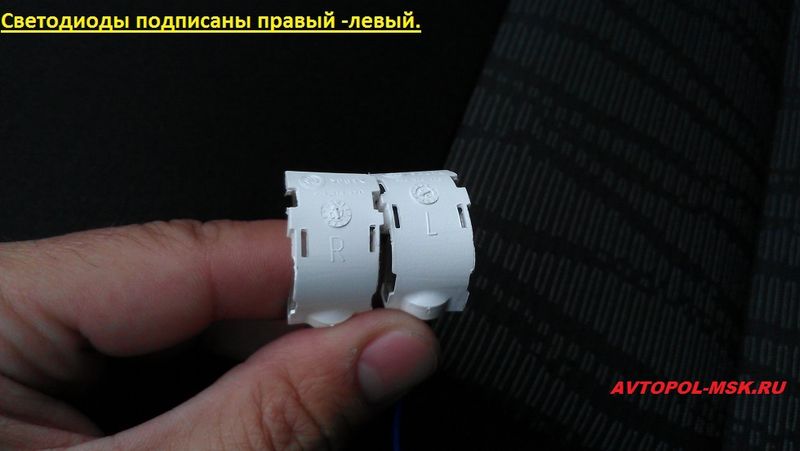

Кат-номера: левые — 3U0919173 — правые — 3U0919174

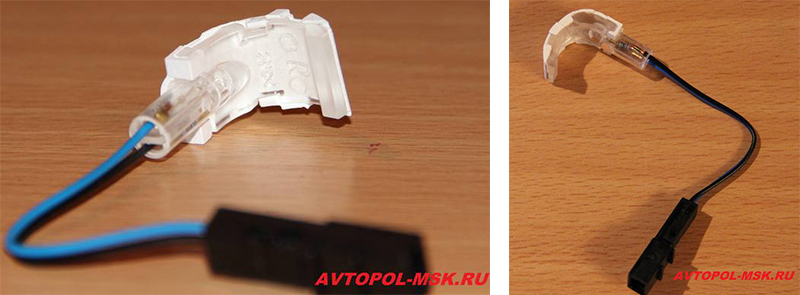

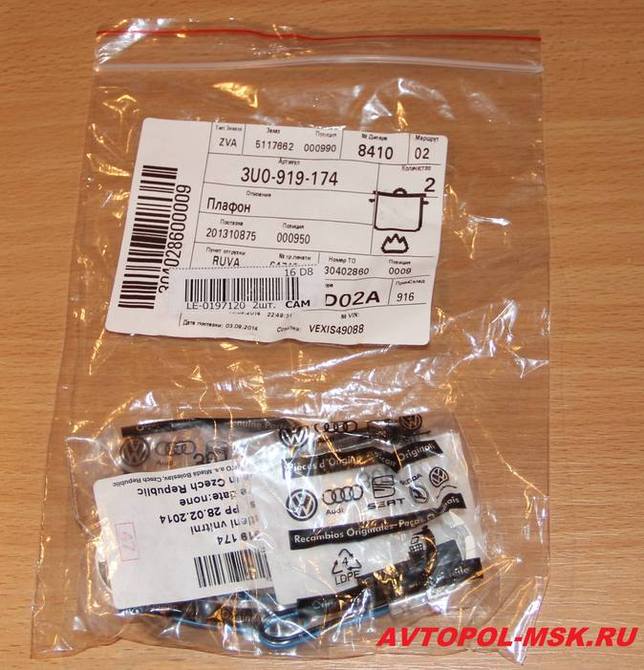

Фотки лампочек подсветки внутренних ручек.

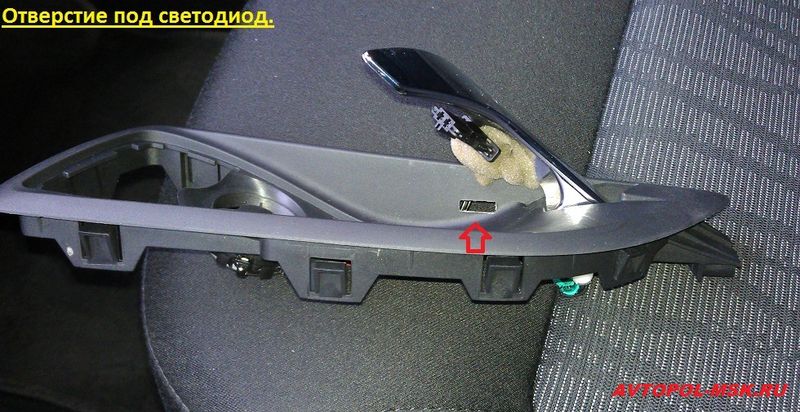

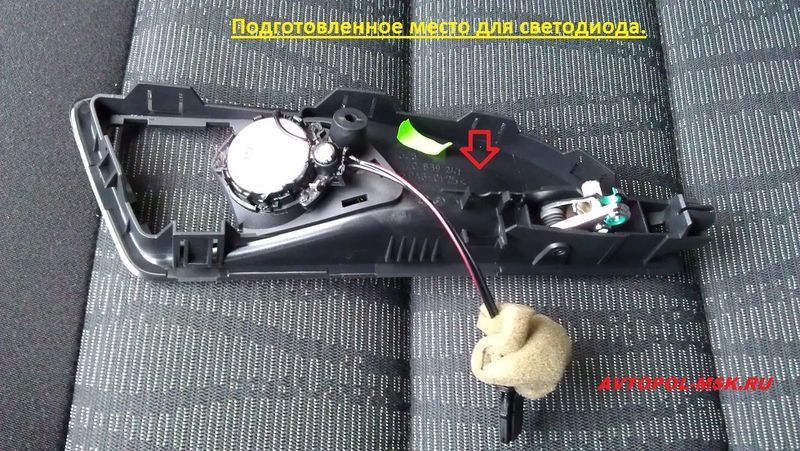

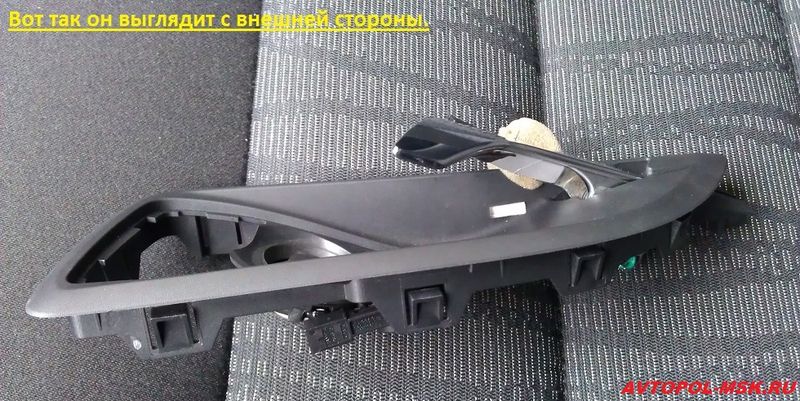

Подготовка под светодиоды на самой ручке уже имеются.
Нужно только просверлить отверстия или надрезать острым ножиком.

Сразу предупреждаю, работа трудоемкая.

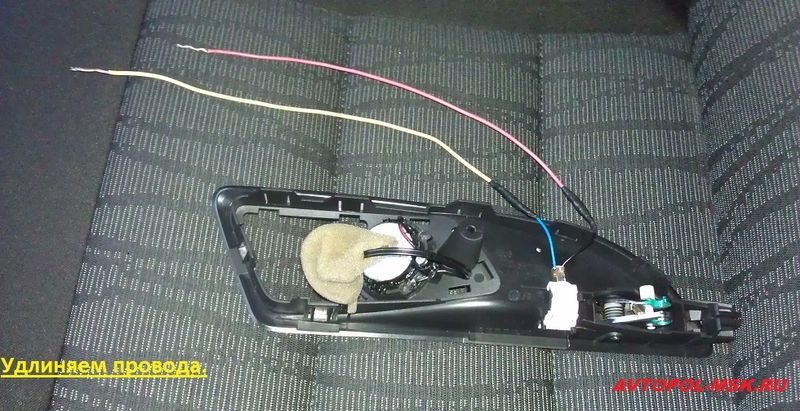

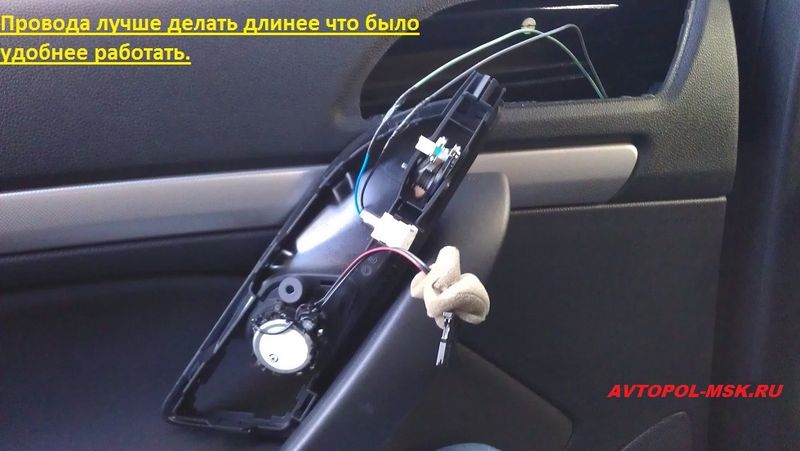

У самих светодиодов провода коротковатые, поэтому удлиняем их.

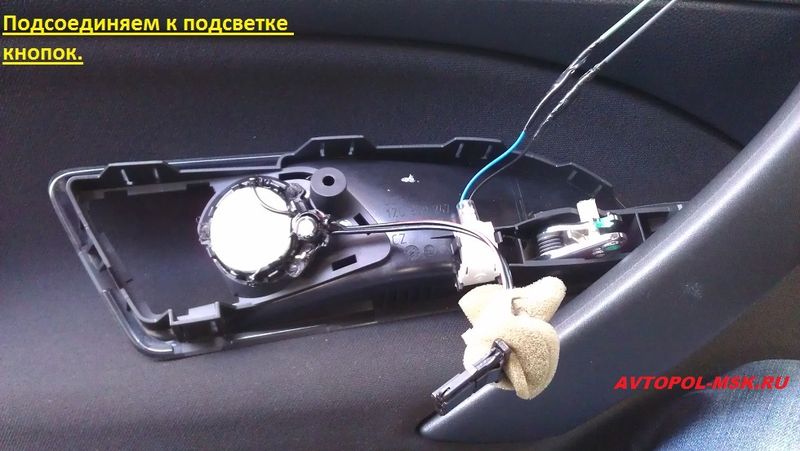

Самый простой способ подсоединить провода к подсветке кнопок.
Но здесь есть минус. При блокировке стеклоподъемников вместе с кнопками гаснет подсветка ручек.
Для себя считаю этот минус не существенным, потому как очень удобно даже в том, что если сзади сидят детки, то им в темное время будет попросту не видно где что находится.
По ощущениям скажу только одно, прикольно в темное время суток.

Нюансы — 1

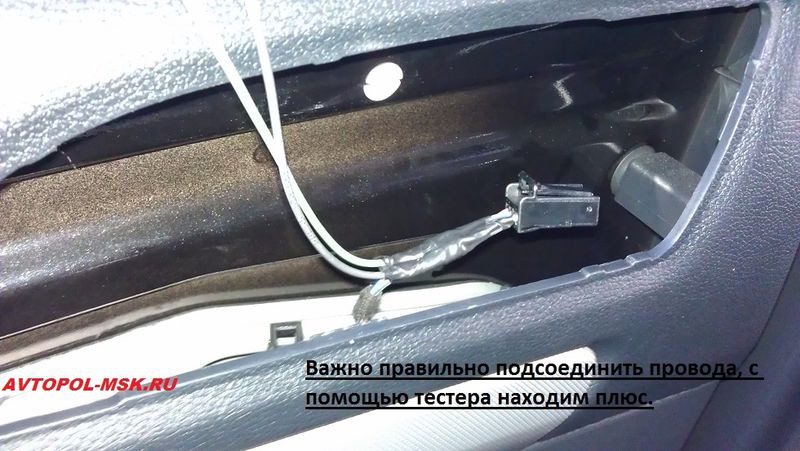

Важно правильно подсоединить провода к подсветке кнопок.
Иначе может получится, что диоды будут светить в пол силы.
При открытии дверей диоды будут гореть ярче, при закрытии опять тускло, при нажатии стеклоподьемника, стекло будит тупить и закрываться рывками.

Крайне НЕ СОВЕТУЮ СТАВИТЬ НА ШКОДУ НИКАКИЕ ДИОДЫ! апдейт от 15.12.2016.

Кому прямо горит поставить диоды, читаем вот эту статью для начала, а там, сами решайте >>

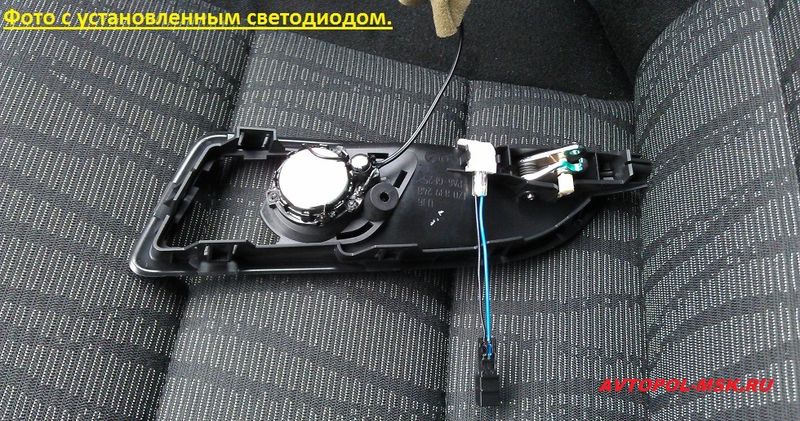

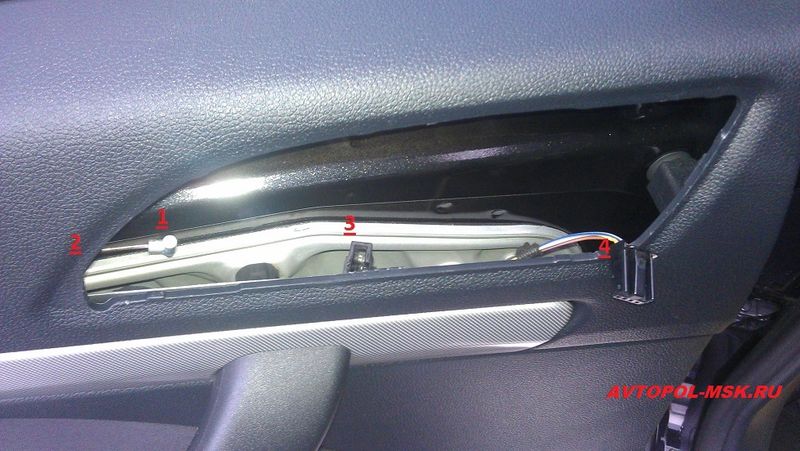

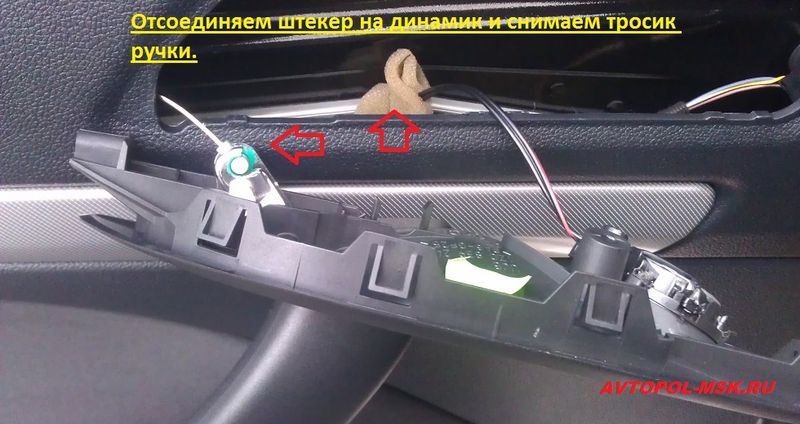

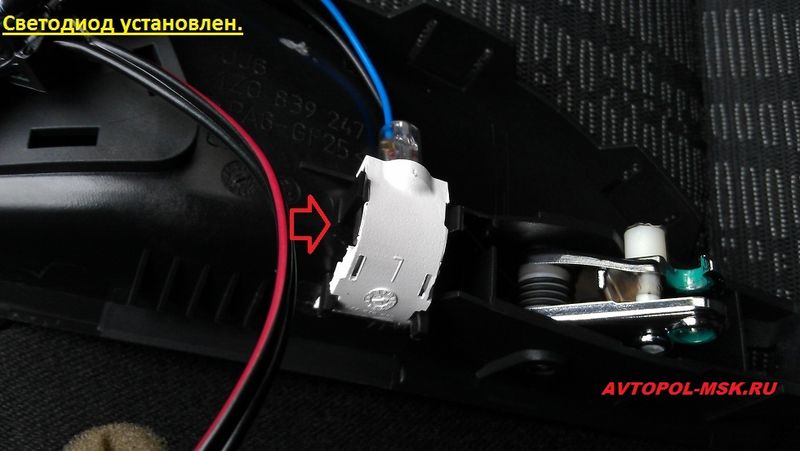

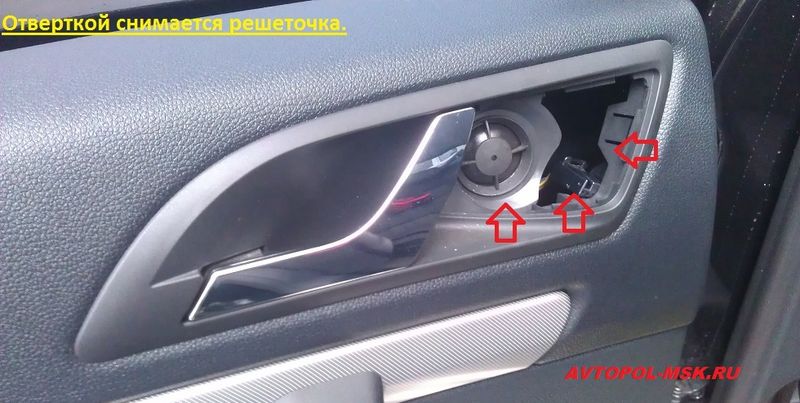

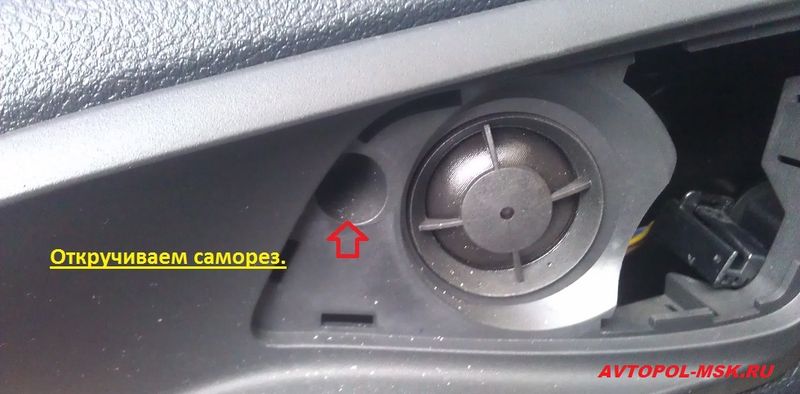

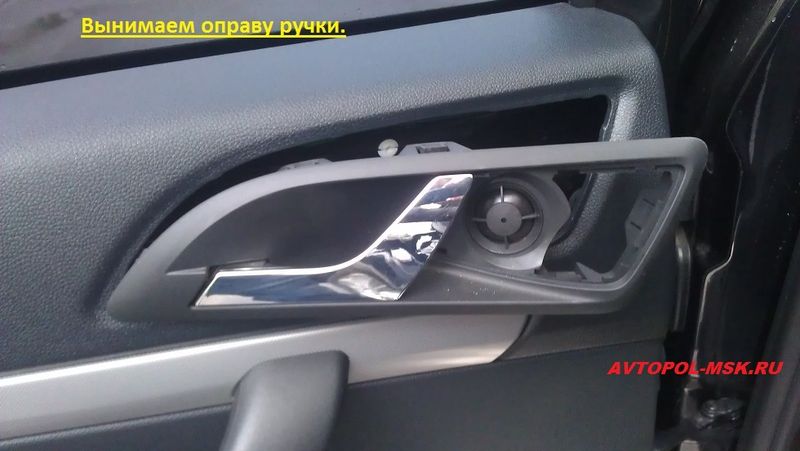

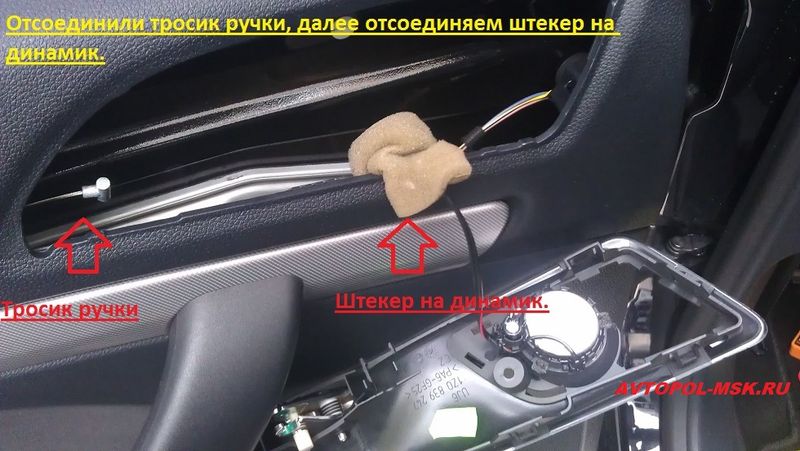

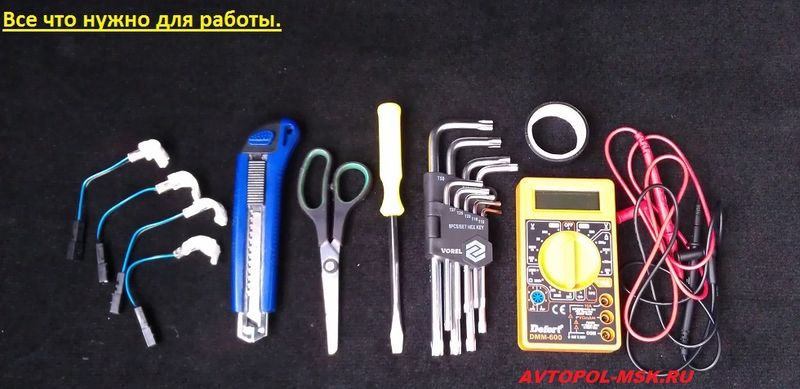

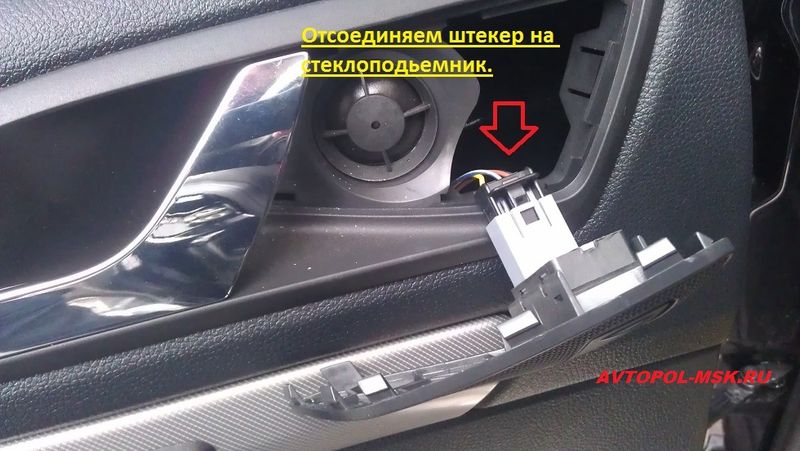

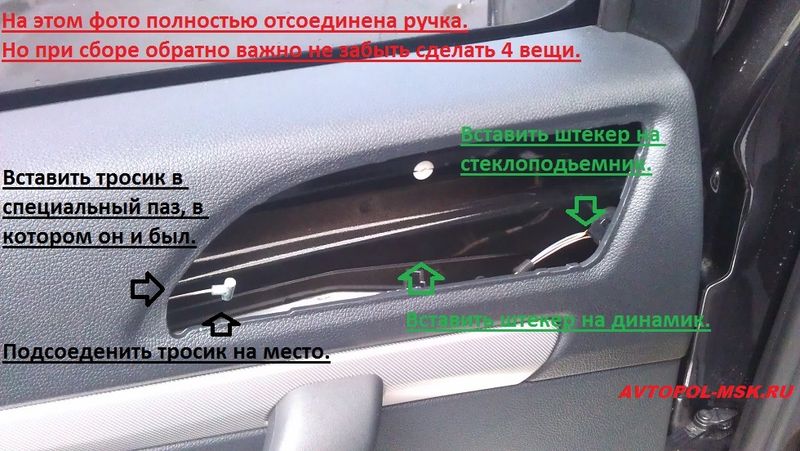

А теперь, сам фото отчет

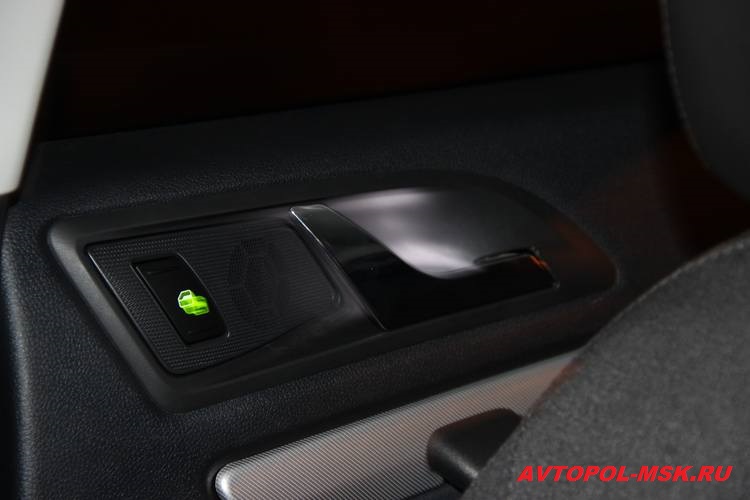

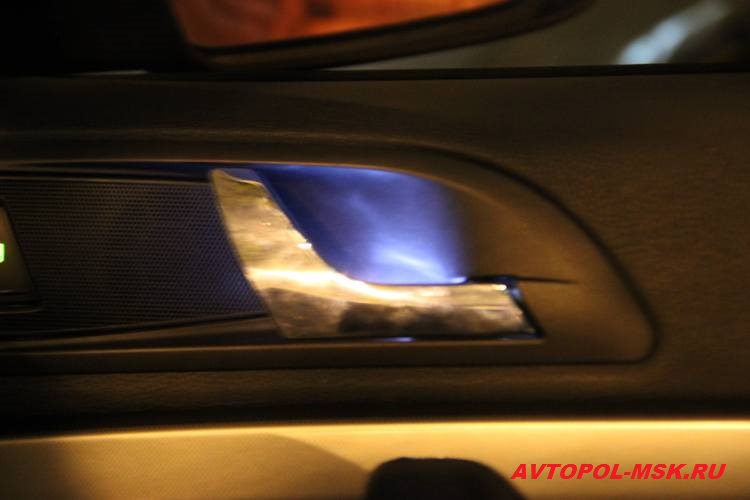

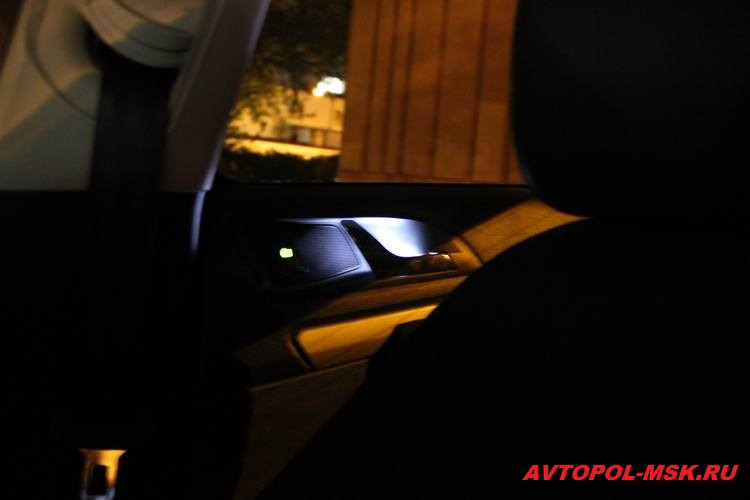

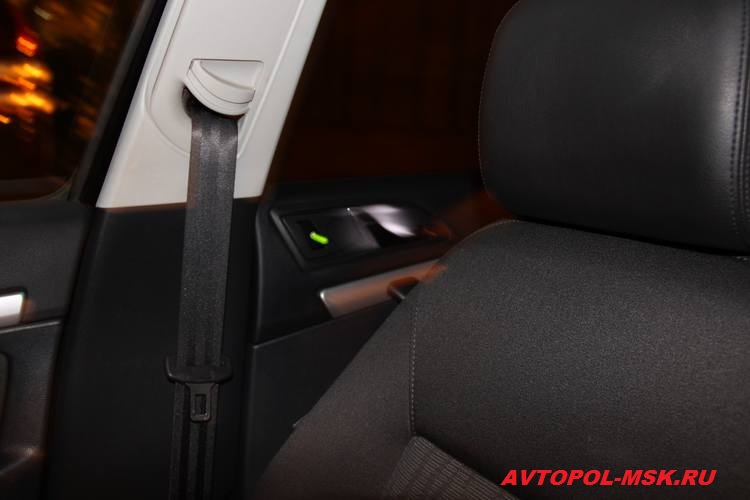

Результат

Нюансы — 2

1. Светодиоды имеют черный и синий провода.

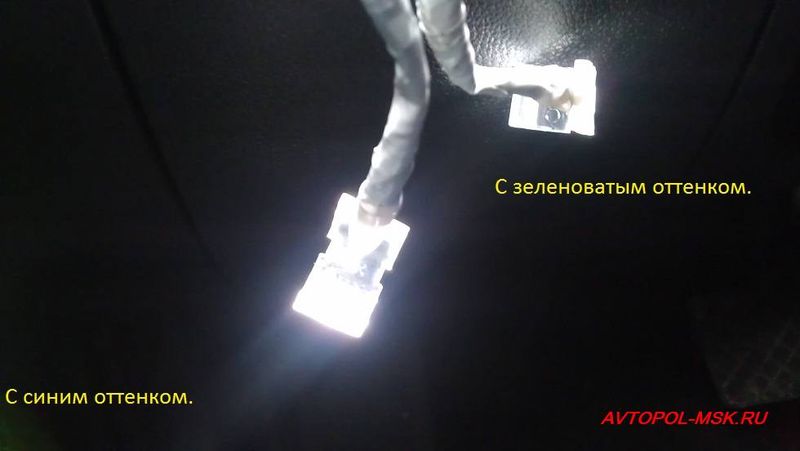

2. Обратите внимание на свечение диодов.Мне попались правые с синим оттенком. Левые светят с слегка зеленоватым оттенком, особо в глаза не бросаются, но если присмотреться — видно.
Выход один. Поменять местами диоды, как сделал я — с синим оттенком на перед, с зеленым оттенком на задние двери. Кто знает другие решения, пишем в комменты.

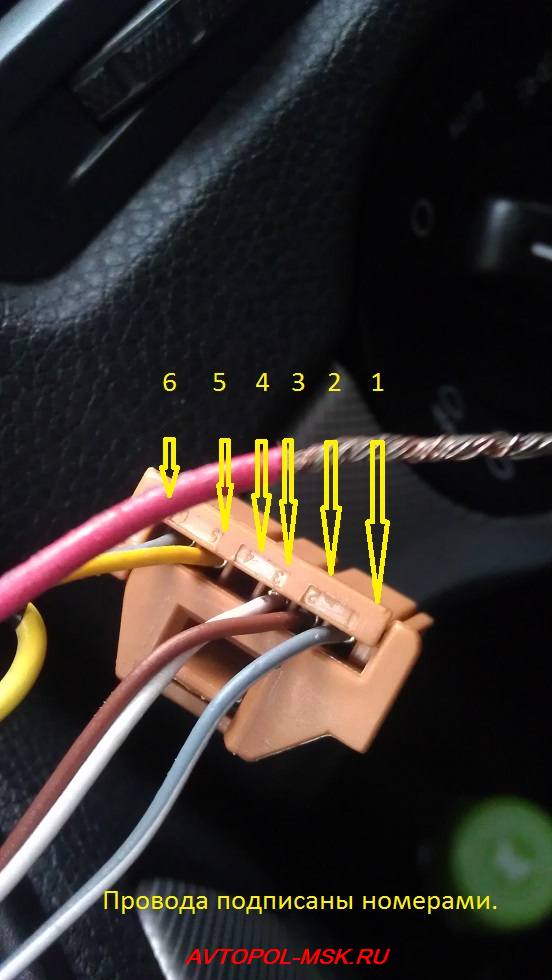

3. Провода на всех дверях подсоединяем так: черный от диода к коричневому. На штекере он значится под цифрой 2. Синий провод от диода к серо-синему проводу под цифрой 6. Смотрим фото ниже.

Важно не перепутать провода, иначе получим проблемы такие как:

— Диод горит и не гаснет при выключении ближнего света или выключения зажигания.
— Не рабочую систему блока регулировкой зеркал заднего вида.
— При включении ближнего света регулировка зеркалами не работает, после отключения ближнего света регулировка начинает работать только через 2 мин.
— Диод не регулируется по тональности с помощью колесика регулировки яркости панели приборов.

Так же для любителей цветовой гаммы можно диоды обернуть целлофановой пленочкой с зеленым рисунком взятого из магазина Ашан и на выходе получим зеленое свечение в цвет всех салонных кнопок.

Я же решил оставить родное свечение т.к. мне оно более по душе.

После установки диодов

Проверка

1.Смотрим везде ли горят диоды.
2.Садимся на заднее место закрываем/открываем дверь, диод должен гореть одинаково.
3.Опускаем стекло вниз вверх, должно работать как обычно без тормозов. Диод горит в обычном режиме.
4.Проверяем регулировку зеркалами заднего вида при включенном ближнем свете.
5.Проверяем роликом подсветки панели, должно работать в соответствии с тональностью приборов панели и всех освещаемых кнопок в салоне.
6.При выключении зажигания все диоды должны гаснуть.
