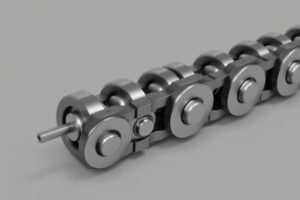

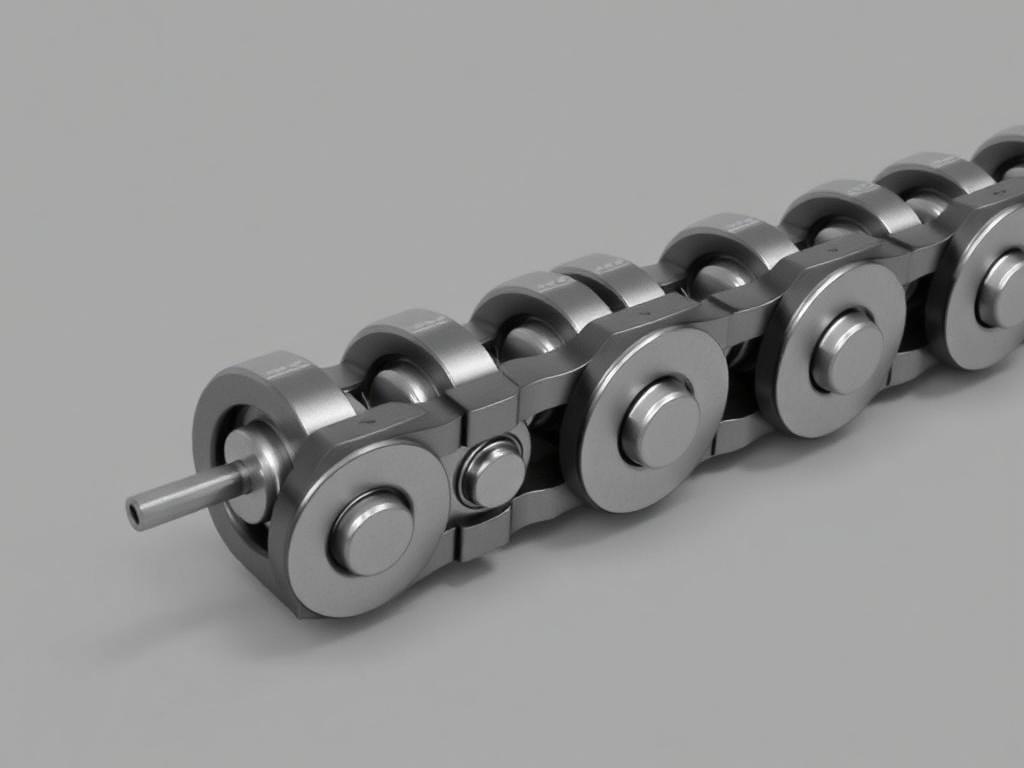

Цепь приводная роликовая однорядная: простая, надёжная и повсюду пригодная
SQLITE NOT INSTALLED
Если вы когда‑то разбирали старую технику или смотрели на приводной механизм велосипеда, то уже встречали принцип действия роликовой цепи в простом виде. Цепь приводная роликовая однорядная — это базовый, проверенный временем элемент передачи вращения. Она не привлекает внимания, пока работает, но как только начинается вибрация, скрип или обрыв — все сразу вспоминают о ней.
В этой статье разберём устройство цепи, на что обращать внимание при выборе и монтаже, как правильно смазывать и вовремя заметить износ. Я расскажу без лишней теории, с примерами из практики и с понятными советами — чтобы вы могли быстро оценить, подходит ли конкретная цепь для вашей задачи.
Что такое цепь приводная роликовая однорядная
Иначе говоря, это последовательность звеньев, соединённых пальцами и обжатыми втулками, где на втулках свободно сидят ролики. Ролики катятся по зубьям звездочек, уменьшая трение и износ. Однорядная означает: один ряд роликов, одна «линию» звеньев. Такая конструкция максимально компактна и подходит для большинства механических приводов с умеренными нагрузками.
Основные области применения — привод редукторов, конвейеры, сельхозтехника, промышленные станки и транспортные механизмы. Там, где важны простота замены, высокая надежность и компактность, однорядная роликовая цепь выигрывает у многих альтернатив.
Конструкция и основные элементы
Разберёмся в элементах цепи, чтобы при осмотре понять, что именно изношено или требует внимания. В цепи выделяют пару принципиальных блоков: внутренние и наружные звенья, соединённые пинами. Между ними расположены втулки и ролики.
Каждый элемент выполняет свою функцию — некоторые занимаются передачей нагрузки, другие обеспечивают свободу вращения и минимизируют трение. Понимание этого помогает при выборе типа соединения, решении о замене одного звена или всей цепи.
| Элемент | Назначение | Примечание |
|---|---|---|
| Наружная пластина | Передача тяговой нагрузки между звеньями | Должна быть прочной и хорошо защищённой от усталостных трещин |
| Внутренняя пластина | Поддерживает втулку и ролик внутри звена | Контакт с роликом должен быть точным, без люфта |
| Втулка | Опора для ролика, обеспечивает вращение вокруг пальца | Часто закаляется для износа |
| Ролик | Качающийся элемент, катится по зубьям звездочки | Снижает износ зубьев и втулок |
| Палец | Соединяет внутреннее и наружное звено, воспринимает растягивающую нагрузку | Часто запрессовывается или фиксируется клипсой |
| Скрепляющее звено (муфта) | Позволяет разъединять и соединять цепь при обслуживании | Варианты: заклёпочные, со стопорным пальцем, с клипсой |
Материалы и термообработка
Чаще всего роль берёт строительная сталь с последующей термообработкой: закалкой пальцев и втулок, иногда поверхностной цементацией пластин. Это обеспечивает нужную износостойкость и прочность на усталость. В средах с коррозией применяют нержавеющие сплавы или цепи с антикоррозионным покрытием.
Дополнительно популярны обработки, повышающие ресурс: нитроцементация, поверхностное хромирование, пескоструйная обработка и даже упрочняющая обработка ударной нагрузкой. Выбор зависит от условий: влажность, агрессивные среды, высокая скорость или пульсирующие нагрузки.
Стандарты и размеры: как ориентироваться
Цепи выпускаются по промышленным стандартам, которые определяют шаг, ширину звена и основные параметры. Эти стандарты упрощают подбор звездочек и взаимозаменяемость цепей разных производителей. Важно ориентироваться именно на стандартный ряд, а не на «подгон» под чужие параметры.
При выборе обращайте внимание на шаг цепи, ширину внутреннего звена и на рекомендуемый допуск к натяжению. Если точных цифр вы не помните — смотрите техдок производителя или таблицу стандартов. Правильно подобранная звёздочка и соответствующий шаг решают основную часть проблем при монтаже.
Как правильно подобрать цепь: практическая последовательность
Подбор цепи — это не только мощность и скорость. Нужно учитывать среду, доступность обслуживания и габариты привода. Вот упорядоченная последовательность, которая поможет принять решение быстро и без лишних ошибок.
- Оцените рабочую нагрузку. Это не только максимальный момент, но и характер нагрузки: постоянная, импульсная, ударная.
- Уточните скорость вращения и требуемую частоту. На больших скоростях выбирают цепи с улучшенной балансировкой и смазкой.
- Определите окружные размеры: центр‑центр звездочек, допустимый диаметр звездочек, ширина корпуса.
- Выберите шаг и тип цепи по стандарту, ориентируясь на мощность и конструкцию звездочек.
- Добавьте поправку на условия работы: коррозия, температура, возможность попадания абразива, влажность.
- Проверить наличие сервиса и запасных частей у производителя. Простая заменяемость сокращает простои.
Для расчётов мощности обычно пользуются рекомендациями производителя цепи, где для каждой серии указана допустимая рабочая нагрузка при определённой скорости. Если задача сложная — стоит обратиться к технической документации или инженеру, но для большинства типичных приводов достаточно базового подбора по таблицам.
Монтаж, натяжение и выравнивание
Ошибки при установке — частая причина раннего выхода цепи из строя. Проще всего испортить ровно то, что должно служить долго: неправильно выставленные звёздочки, чрезмерное натяжение, кривые валы.
Главные правила монтажа: аккуратно установить цепь на звездочки, обеспечить параллельность валов, выставить оптимальное натяжение. Натяжение должно быть таким, чтобы избежать провисания при средней позиции, но не чрезмерным — избыточная нагрузка на подшипники и пальцы ускорит усталость.
- Параллельность валов: проверяйте штангенциркулем или нивелиром, допустимые отклонения зависят от серии цепи.
- Натяжение: средняя рекомендация — минимальный провис, достаточный для компенсации теплового расширения и вибрации.
- Соединение: используйте оригинальные скрепляющие звенья; при заклёпке соблюдайте момент и технологию.
- Проверка при работе: после первых часов эксплуатации остановите и подтяните, если необходимо.
Смазка и обслуживание: правила которые реально работают
Смазка — это не прихоть, а ключевой фактор срока службы. Для роликовых цепей смазка выполняет две функции: уменьшает трение во втулочно‑пальцевом соединении и защищает от коррозии. Метод выбирается в зависимости от режима: погружение, капельная подача, распыление или применение загущённых смазок.
Важно не только чем смазывать, но и как часто. Высокие скорости и агрессивная среда требуют более частых интервалов. При подборе масла ориентируйтесь на рекомендации производителя и на одну простую вещь — если масло забирает абразив и превращается в пасту, частоту и способ смазки нужно пересмотреть.
Признаки, что нужно действовать немедленно:
- увеличение шума и вибрации;
- видимый износ роликов и зубьев звездочек;
- увеличение рабочего удлинения цепи более допустимого;
- замерзание или заклинивание отдельных звеньев.
Как измерять износ: проще всего замерять удлинение по шаблону или измерять расстояние на фиксированном числе шагов и сравнивать с новым звеном. Большинство производителей указывает порог замены — обычно это несколько процентов удлинения. Не доводите цепь до сильного удлинения, потому что тогда изнашиваются звездочки и замена будет дороже.
Преимущества и ограничения однорядной цепи
У однорядной цепи много плюсов: компактность, простота обслуживания, хорошая доступность запчастей, достаточно высокий КПД при правильной эксплуатации. Но у неё есть и ограничения — по сравнению с многорядными цепями и ремёнными передачами однорядная цепь уступает в передаче очень больших моментов при ограниченном пространстве и в условиях экстремальной коррозии.
| Преимущество | Ограничение |
|---|---|
| Высокий КПД передачи | Ограниченная несущая способность по сравнению с многорядными цепями |
| Простая конструкция и ремонт | Чувствительна к плохой смазке и загрязнению |
| Широкая типоразмерная сетка и стандартизация | При сильном удлинении требует замены и звездочек |
Практические советы из опыта
Несколько коротких, но полезных советов: если привод важен для производственного процесса, держите про запас хотя бы одно запасное звено и одну запасную звездочку. Не экономьте на соединительных звеньях и не используйте «самодельные» скрепления. При замене цепи меняйте сразу и звездочки, если цепь работала с большим удлинением.
Для агрессивных сред выбирайте цепи со специальными покрытиями или нержавеющие варианты. Если привод подвержен пульсациям нагрузки, обсудите с поставщиком усиленные серии цепей или выбор более крупного шага.
Заключение
Однорядная роликовая цепь — универсальное решение для множества приводов. Она проста в устройстве, доступна по цене и при правильном подборе и обслуживании служит долго. Главное — не пренебрегать стандартами, следить за натяжением и смазкой и вовремя менять цепь при выявлении износа. С таким подходом даже самая незаметная цепь будет работать тихо и надёжно.
