Замена топливного бака и его наливной трубы (из мануала)

замена топливного бака на шкоде октавия

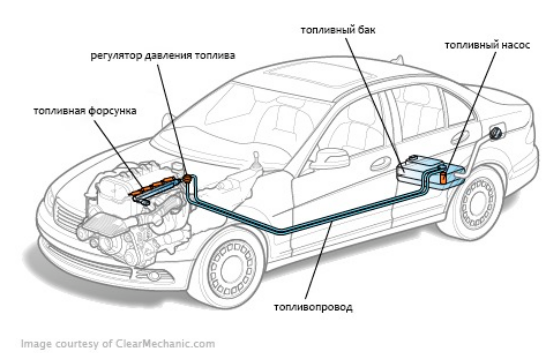

Пластмассовый топливный бак и наливная труба представляют собой неразборный узел,при обнаружении утечки топлива из бака его рекомендуется заменить. Если часто засоряется топливный фильтр, снимите и промойте бак с наливной трубой.

skoda_fuel_tank



















Снимать удобнее пустой бак, работая на подъемнике, эстакаде или смотровой канаве. Для удаления остатков топлива снимите модуль топливного насоса (см. «Снятие и установка модуля топливного насоса») и откачайте топливо через открывшееся отверстие в баке.

Вам потребуются: ключи «на 10», «на 13», TORX Т25, пассатижи, отвертка с плоским лезвием.

1. Установите автомобиль на подъемник или смотровую канаву.

2. Снизьте давление в системе питания (см.«Снижение давления топлива в системе питания»).

3. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Поднимите подушку заднего сиденья и снимите крышку лючка модуля топливного насоса (см. «Снятие и установка модуля топливного насоса»).

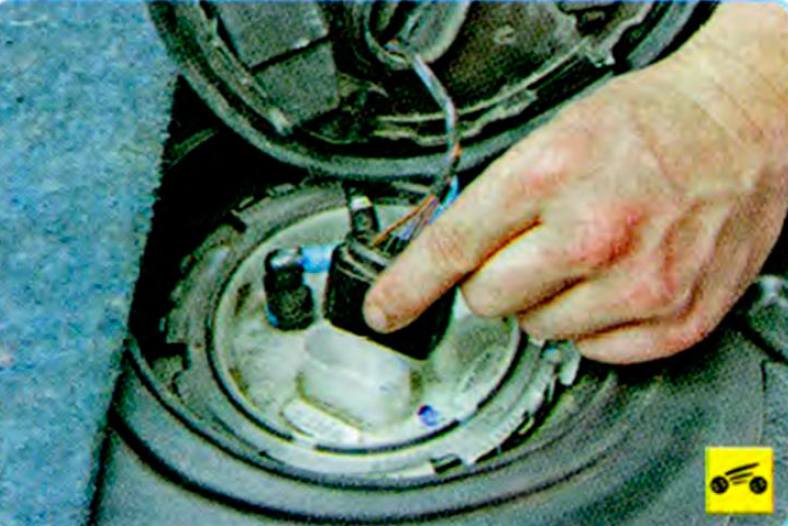

5. Отсоедините колодку жгута проводов от разъема модуля топливного насоса (см.«Снятие и установка модуля топливного насоса»).

fuel_tank

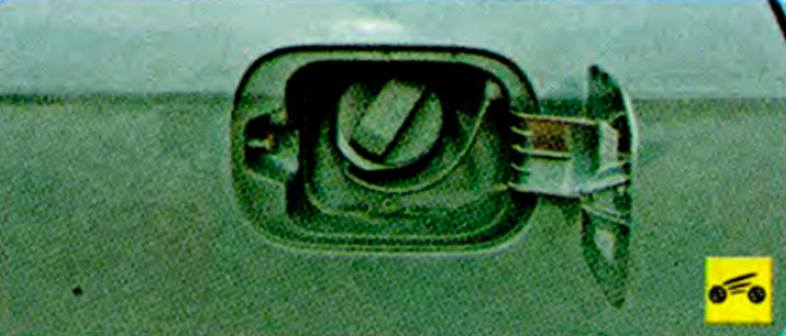

6. Откройте крышку люка наливной горловины.
fuel_tank1

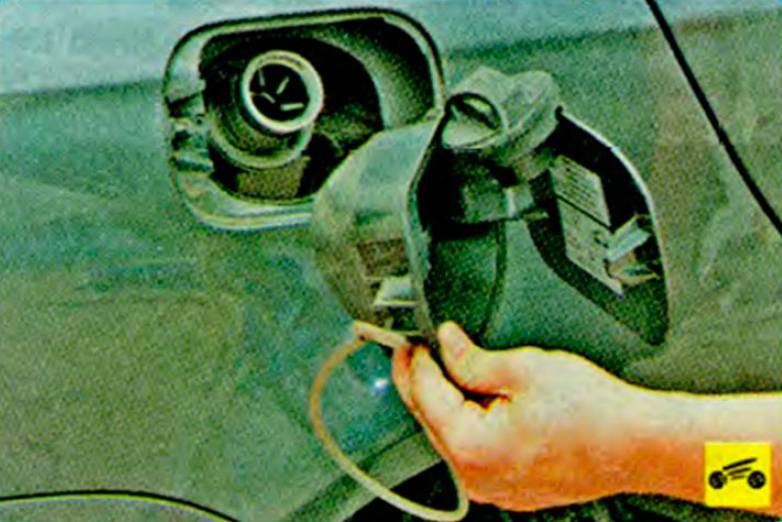

7. Снимите модуль крышки люка (см.«Крышка люка наливной трубы топливного бака»).
fuel_tank2

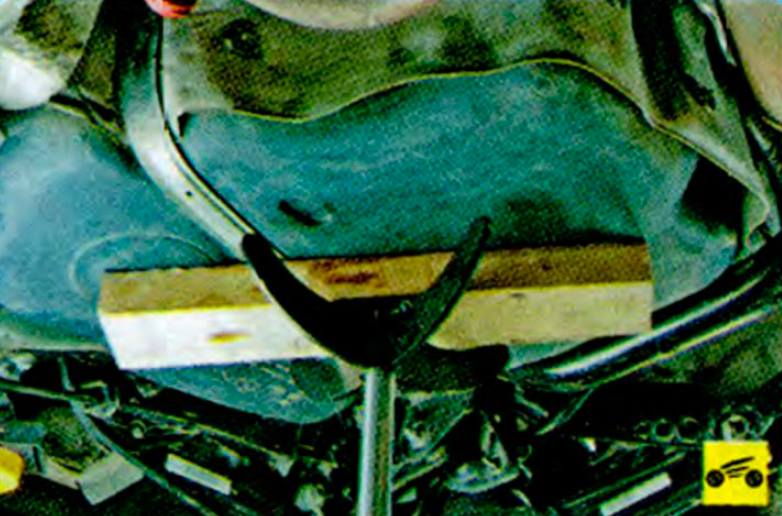

8. Подставьте опору под топливный бак.
fuel_tank3

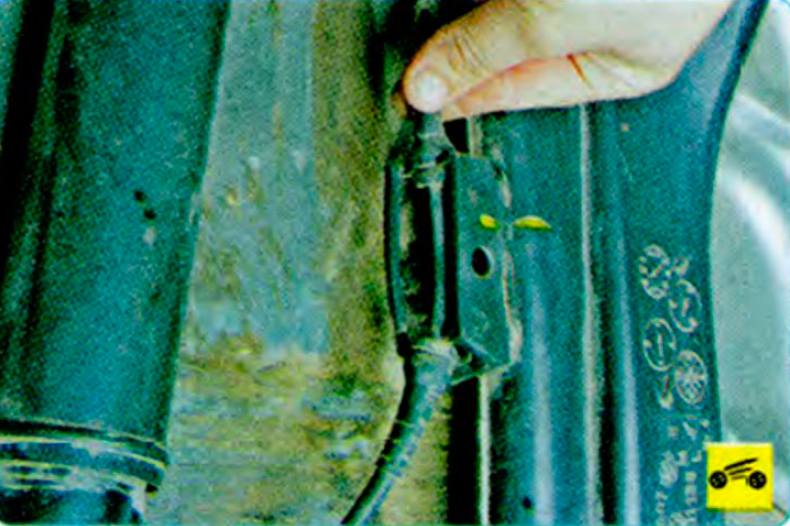

9. Освободите из держателя электрический провод от наливной горловины.
fuel_tank4

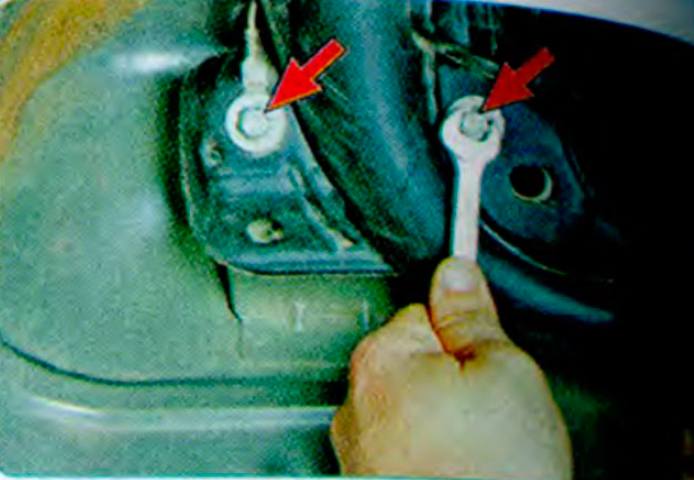

10. Выверните два болта крепления наливной горловины к кузову автомобиля
fuel_tank5

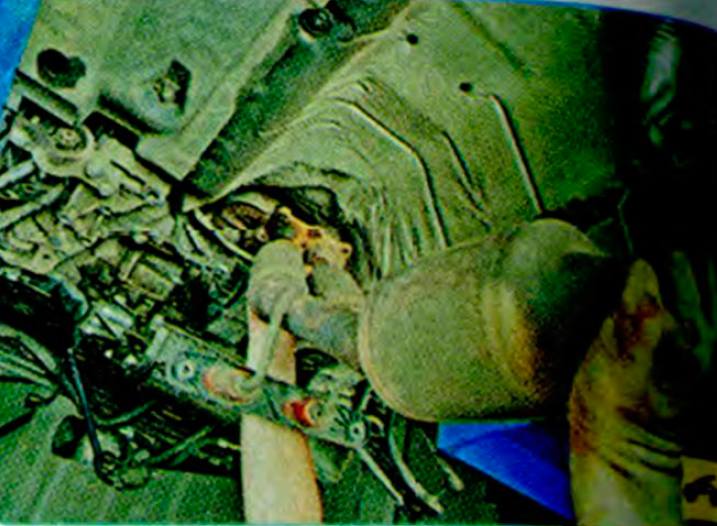

11. Снимите дополнительный глушит» см. «Замена дополнительного глушителя».
fuel_tank6

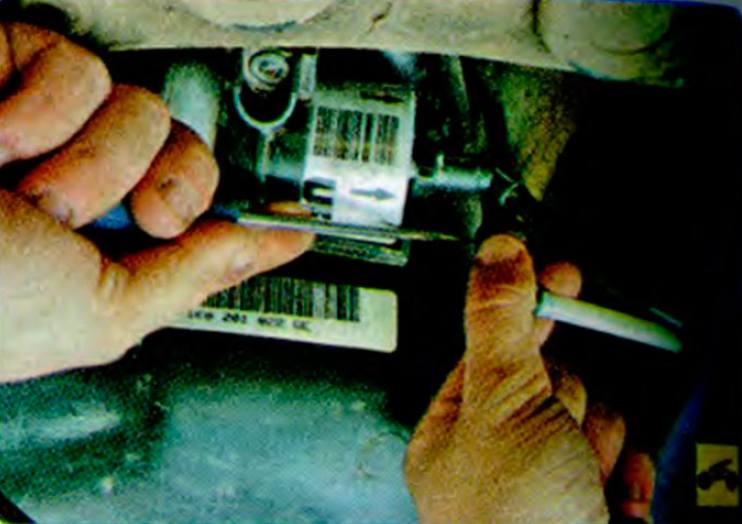

12. Отожмите фиксатор отверткой
fuel_tank7

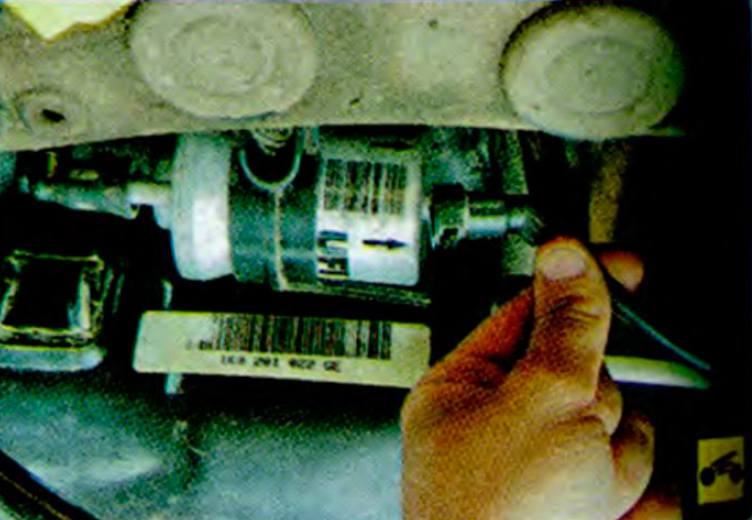

13. …и отсоедините шланг удаления в ха из топливного бака.
fuel_tank8

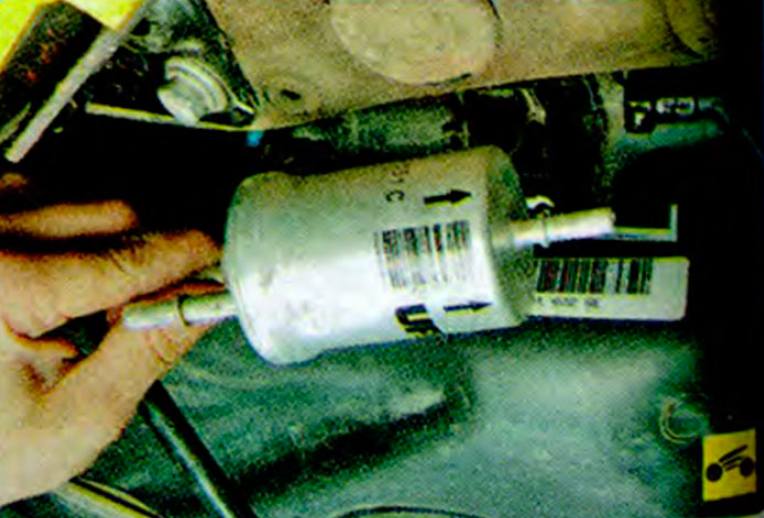

14. Снимите топливный фильтр (см.снятие и установка топливного фильтра»)
fuel_tank9

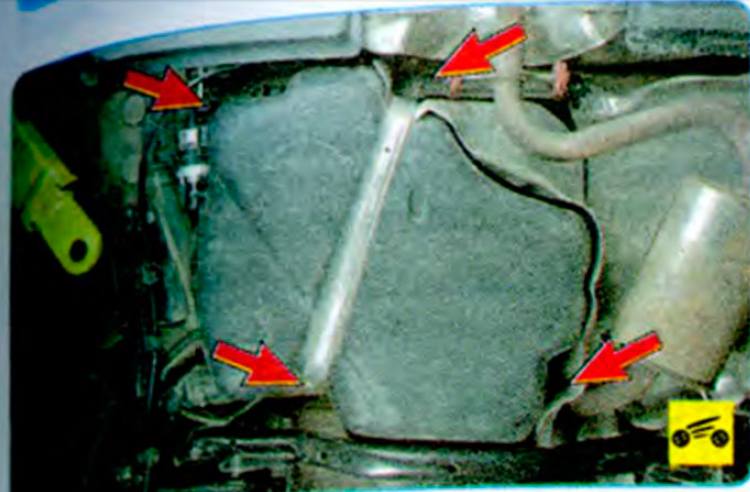

15. Выверните два болта крепления растяжки топливного бака и два болта крепления бака к кузову.
fuel_tank10
















16. Снимите топливный бак.

ПРИМЕЧАНИЯ
Топливный бак довольно тяжелый, поэтому снимайте его с помощником.

17. Установите топливный бак и все снятые детали в порядке, обратном снятию.

18. После присоединения трубопроводов и жгута проводов топливного насоса залейте в бак бензин, пустите двигатель и проверьте герметичность всех соединений трубопроводов.

Материал взят из книги «Пошаговый ремонт Шкода Октавия А5 в фотографиях»
