Как снять лючок бензобака в Шкоде Октавия

как снять лючок бензобака на Шкоде Октавия а5

Чаще всего его снимают для того что бы отдать в контору для подбора авто краски.

Сам лючок, это та маленькая прямоугольная пластина которая находится сбоку автомобиля, далее идет крышка с заливной горловиной бензобака, куда, собственно вставляется пистолет с топливом.




Ниже привожу инструкцию из мануала и общую схему монтажа узла лючка горловины топливного бака — схема с описанием и пошаговым руководством как снять лючок.


В комментах несколько человек отписали как удалось снять лючок


Значит, как пробовал я и к чему пришел.


Снять лючок бензобака самостоятельно не имея подъемника или смотровой ямы именно на шкоде октавии а5 проблематично. Сначала надо снять колесо, снять подкрылок.


Сложность самого соединения вызывает трудоемкость в снятии, и потом что бы поставить этот лючок обратно на место нужно потанцевать танцы с бубнами.


Так как сам лючок снять сложно, соответственно его не снимают.
Вместо этого есть легкий способ — снять заглушку, её несут на сервис что бы подобрать краску.



КАК СНЯТЬ ЗАГЛУШКУ НА БАМПЕРЕ ШКОДЫ

На самом бампере в низу находится пластиковая транспортировочная заглушка,служит она для того чтобы закрыть резьбу куда вворачивается транспортировочный винт и повторить форму самого бампера и не искажать дизайн бампера (он находится снизу бампера параллельно глушителю).

Снимается она легко, руками хватаешься за саму заглушку и тянешь вниз, не много расшатывая ее в разные стороны. Всё, она у вас в руках.


Вставляется тоже легко там есть специальные технологические пазы, просто вставляешь заглушку в эти пазы и она с легкостью встает на место.


Единственный нюанс в том, что лючок, как правило, идет металлический и краска на него ложится одним цветом без оттенков,а сама транспортировочная заглушка она пластиковая,и на пластик краска ложится немного по другому, в том плане может дать маленький оттенок. Но это уже для придирчивых опытных. Хотя если нормально отколеруют краску оттенков не должно быть, или если он и будет, то с минимальными потерями,который не виден человеческому глазу.




Фото инструкция из мануала — рекомендация снятия лючка

1. Откройте крышку люка наливной трубы топливного бака
lb














2. Отверните пробку против часовой стрелки.
lb1














3. Закрепите пробку в держателе на внутренней стороне крышки.
lb2














4. Выверните винт крепления модуля крышки люка наливной трубы топливного бака.
lb3














5. Потяните модуль на себя..
lb4














6. …и извлеките его.
lb6

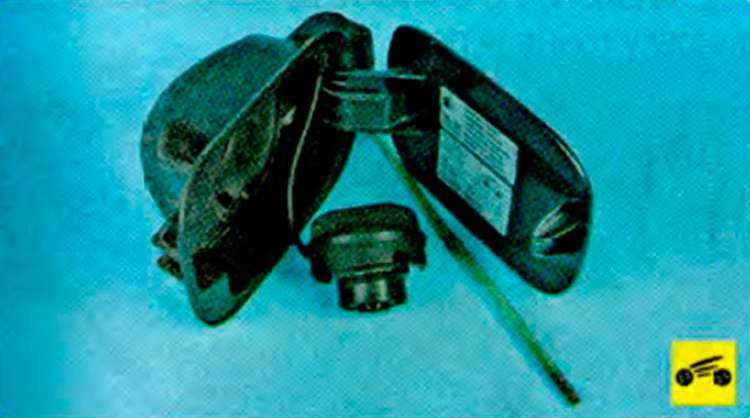

Так выглядит извлеченный модуль.
lb7















7. Установите все снятые детали в порядке, обратном снятию.

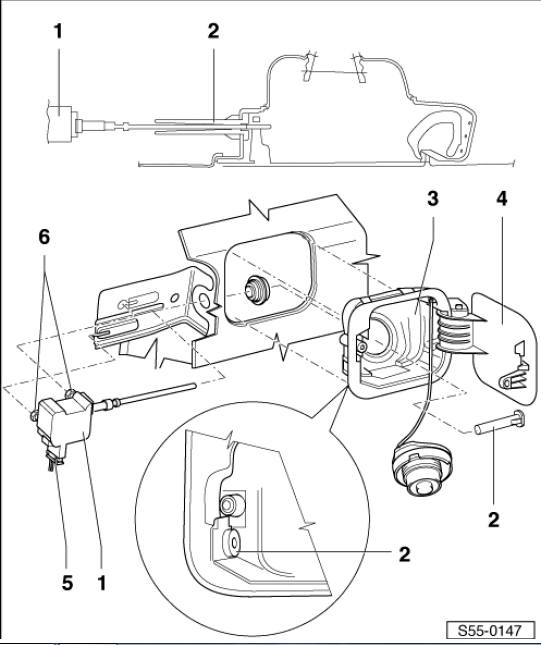

Общая схема монтажа узла лючка горловины топливного бака ( нашел на шкодовском форуме)

Если кому нужно скачать эту схему в pdf формате то жмем сюда >>

схема снятия лючка бензобака на шкоде октавия а5



























1 — Исполнительный элемент
Снятие:
– Выключить зажигание и все потребители электроэнергии.
– Снять облицовку погрузочной кромки багажного отсека → Глава.
– Частично снять боковую облицовку в багажном отсеке → Глава.
– Отсоединить разъём (поз. 5). 5) .
– Ослабить винты (поз. 6) и вынуть исполнительный элемент
движением вниз.
Установка:
– Установка выполняется в обратной последовательности.
2 — Монтажная деталь
3 — Узел лючка горловины топливного бака
q Состоит из лючка топливного бака -4- и резиновой манжеты.
Снятие:
– Снять пробку топливного бака.
– Снять исполнительный элемент (поз. 1). 1) .
– Повернуть монтажную деталь на 90° (поз. 2) и снять.
– Вынуть узел лючка топливного бака из боковины.
Установка:
– Установка выполняется в обратной последовательности.
4 — Лючок топливного бака
5 — Разъём
6 — 1,5 Н*м

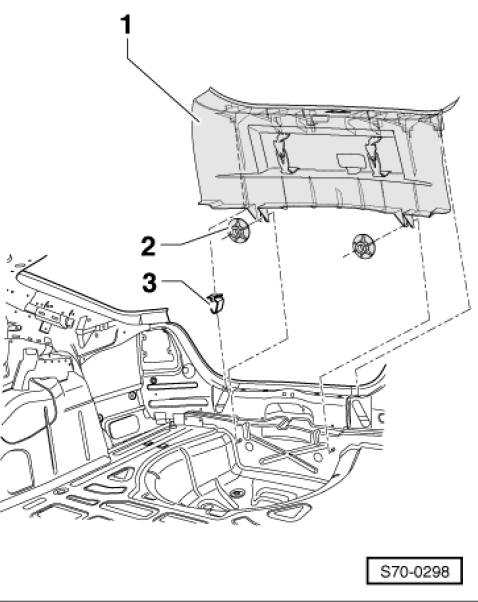

Снятие и установка накладки погрузочной кромки багажного отсека
sheme_luchok_2


























Снятие:
– Снять покрытие пола багажного отсека.
– Отвернуть гайки -2- (2,2 Н*м).
– Снять накладку погрузочной кромки багажного отсека -1- движением вверх.
Установка:
– Установка выполняется в обратной последовательности, при этом необходимо учитывать
следующее:
– Заменить зажимы -3- в накладке погрузочной кромки багажного отсека -1-, при
необходимости заменить новыми.

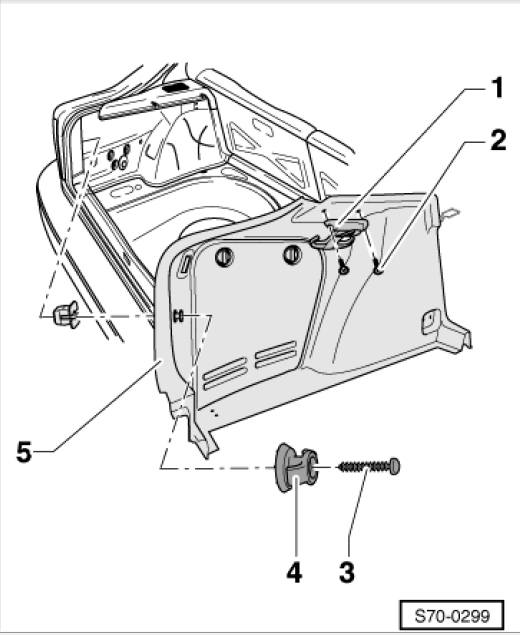

Снятие и установка боковых облицовок багажного отсека
sheme_luchok_3





























Указание
Следующий порядок выполнения работ определяет снятие и установку боковой облицовки багажного отсека с левой стороны. Для другой стороны снятие и установка зеркальны.

Снятие:
– Снять облицовку погрузочной кромки багажного отсека → Глава.
– Снять боковую обивку → Глава.
– Вывернуть винты -2- (2,5 Н*м) выступа для крепления -1-.
– Вывернуть винт -3- (2,5 Н*м).
– Снять удерживающий зажим -4-.
– Отсоединить разъём подсветки багажного отсека.
– Снять боковую облицовку багажного отсека -5-.
Установка:
– Установка выполняется в обратной последовательности.

13 комментариев

  1. Олег:

    Просьба: напишите у кого получилось снять лючок по мануалу. Многие спрашивают, пытаются, не удается.

  2. алекс:

    здравствуйте
    снял. обшивку снимать не надо (все равно не добраться)
    нижний локер (подкрылок) тоже снимать не надо. я вынул направляющую пластиковую запорного механизма. далее аккуратно, подложив материю чтоб не поцарапать отжал зажим плоской отверткой с левой стороны лючка (подсунуть туда поглубже), далее немного подтолкнуть крышку вправо и дальше вынимаем начиная с левой!!! стороны, потому что правая глубоко посажена в кузов

  3. Дмитрий.:

    А на место как ставил? проблем не возникло?

  4. V1ad:

    главное поддевать отвёрткой с левой стороны именно по средине, потому что там находиться защёлка. если будете поддевать слева сверху или слева снизу сломаете крышку.

  5. Алексей:

    1. Сняв 1 пистон отгибаем обшивку багажника.
    2. Открутив 2 самореза (крест) вынимаем активатор лючка.
    3. Снимаем колесо.
    4. Открутив 4 самореза (торкс Т20) отгибаем подкрылок.
    5. Шестигранником 6мм проворачиваем направляющую на 90 гр. и вытаскиваем её.
    6. Большой отверткой нажимаем на защелку расположенную поцентру слева (чуть выше отверстия активатора) и выталкиваем левый край.

  6. Дмитрий:

    День добрый, у меня шкода октавия 2010г. после мойки крышку лючка бензобака отдали отдельно от машины. Пытался найти в нете как её установить обратно, наткнулся на Ваш сайт. Честно говоря сначала испугался что придется снимать колесо и т.д. Проблема решилась проще крышка держится на двух направляющих сверху и снизу, пальцем нащупал отверстия в модуле который извлекают на фото, и с усилием вставил крышку на место то характерного щелчка. На все про все ушло 5 мин. и разбирать ничего не пришлось.
    А как показана на фото в мануале у меня НЕТ винта крепления модуля крышки.

  7. MichaelPer:

    АЗС, что не могу открыть лючёк бензобака, проехал до дома и прочитал эту тему. Отжал обивку, снял с защёлок электродвигатель замка, двинул его пальцем туда, сюда.

  8. Михаил:

    если машине уже 5 лет краска при выгорела, то нужно делать подбор, если подбор сделают по пластиковой заглушке в бампере, то потом на железе скорее всего переливы будут видны

  9. Сергей:

    Подбирать краску нужно с железной детали чтоб совпала в цвет . если конечно калорист не рукожоп

  10. Виктор:

    Там код слива краски. Это будет отличаться. Ехай ты друг к толковым малярам которые под лампами на месте намешают и покрасят а подбирать краску у одних и красить у других это не дело!!!

    Мы подбираем по купонам. Из хрени, типо углекарбона. Под 4 лампами освещения. А то что на этикетке номер краски то далеко не рядом с тем что у тебя на машине
