Фото

Здесь буду размещать и пополнять фотографии с указанием отдельных частей Шкоды.

Снимал свою машину.

Итак, что пока есть:



  • моторный отсек с указанием расположения деталей
  • как открыть плафон в салоне авто шкода октавия а5
  • блоки предохранителей — где находятся, как снять крышку — 5 фото
  • регулировка сидений — 3 фото
  • дневные ходовые огни на шкоде
  • где в Шкоде указано рекомендуемое давление в шинах и рекомендованный бензин заводом производителем
  • фото комбинации приборов на шкоде с пояснениями
  • где находится сливной болт на шкоде

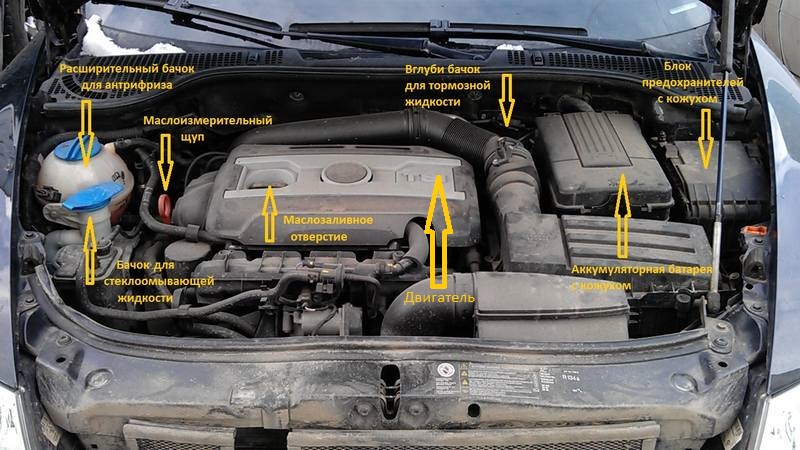

Моторный отсек — фото — расположение деталей под капотом октавии а5

фото моторного отсека шкода октавия а5


1. Расширительный бачок
2. Бачок для стеклоомывающей жидкости
3. Маслоизмерительный щуп
4. Маслозаливное отверстие
5. Аккумуляторная батарея (с кожухом)
6. Блок предохранителей
7. Бачок для тормозной жидкости

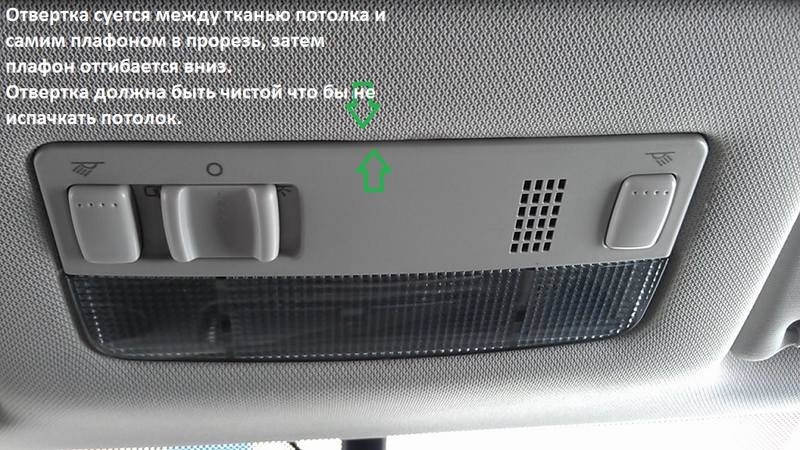

Как снять плафон салона

plafon

Сначала нужно снять стекло, поддев его отверткой со стороны стекла и вытащив, потом выкрутить 2 ВИНТА, крепящих плафон к корпусу, и уже потом — отвертку просовываем между тканью потолка и самим плафоном в прорезь, затем плафон отгибается вниз.













Блок предохранителей как открыть крышку

otkrit_kryshku
predohraniteli
pr_v_motornom
















Предохранители, находящиеся в левой части салона

predohraniteli_salon

















Предохранители находящиеся в моторном отсеке шкоды

predohraniteli_motor















Регулировка сидений на Шкоде Октавия — 3 фото

regulyatory

3state

4state

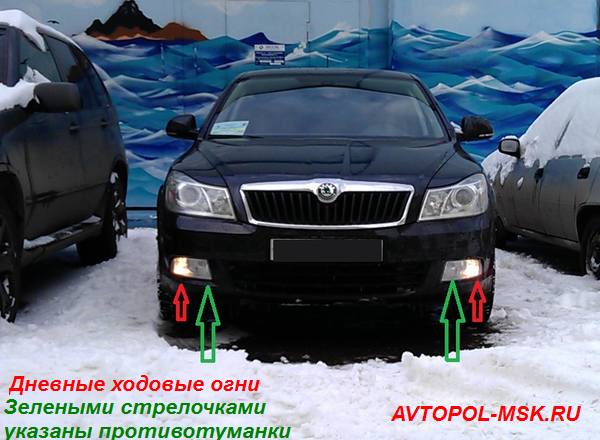

Дневные ходовые огни на Шкоде

дневные ходовые огни на шкоде фото






















Где в Шкоде указано рекомендуемое давление в шинах и рекомендованный бензин заводом производителем

davlenie

luchok_benzobaka

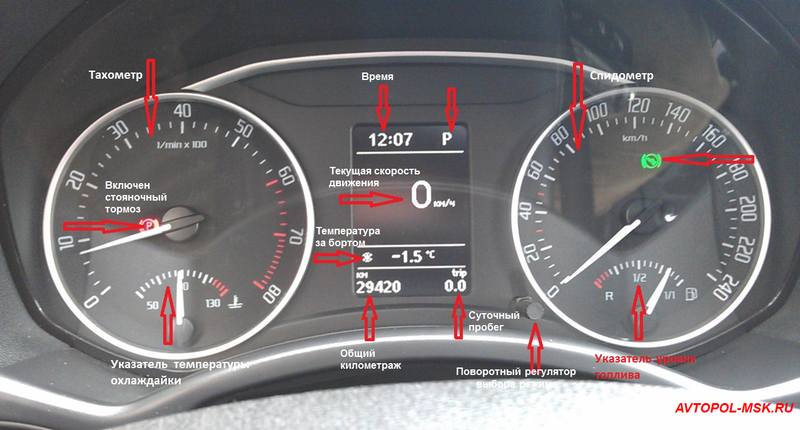

Фото комбинации приборов на Шкоде с пояснениями

pribory

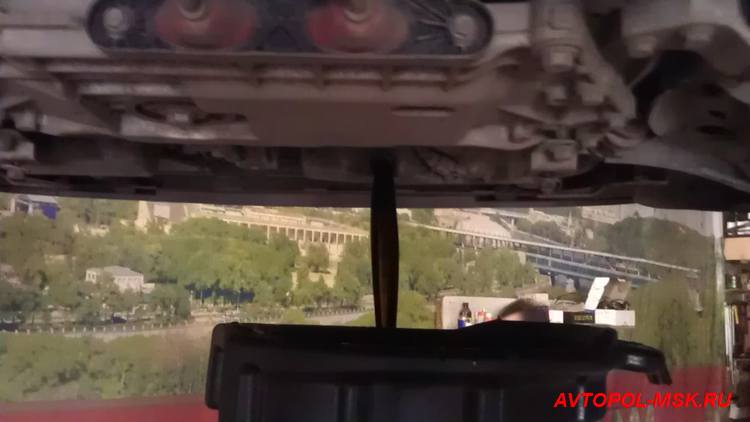

Где на Шкоде находится сливной болт — фото

5

16 комментариев

  1. михаил:

    ДОБРЫЙ ДЕНЬ. СПАСИБО ЗА ИНТЕРЕСНЫЕ МАТЕРИАЛЫ. У МЕНЯ ВОЗНИК ВОПРОС. ПОЯВИЛСЯ МАЛЕНЬКИЙ ДРЕБЕЗЖАЩИЙ СТУК С ЛЕВОЙ СТОРОНЫ НА МАЛЕНЬКОЙ СКОРОСТИ .ЧТО ЭТО МОЖЕТ БЫТЬ

  2. ОЛЕГ:

    ВСЕМ ПРИВЕТ!!! ПОДСКАЖИТЕ ПОЖАЛУЙСТА,СМОГУ ЛИ САМОСТОЯТЕЛЬНО,БЕЗ СМОТРОВОЙ ЯМЫ (ПОДЪЕМНИКА) ЗАМЕНИТЬ СТОЙКУ СТАБИЛИЗАТОРА ЗАДНЕЙ ПОДВЕСКИ? ЗАРАНЕЕ СПАСИБО.

  3. олег:

    Спасибо за ссылки и подробный фотоотчет, заметил что без «хитрых» ключей не обойтись, в эти выходные займусь и обязательно отпишусь.

    • Олег:

      пожалуйста. я бы предпочел свой фото отчет, но пока нет, слава Богу машина в порядке).

      да. будет здорово если отпишитесь и на счет «хитрых» ключей.
      может нюансы какие встретятся — фиксируйте. другим в помощь если что.

  4. олег:

    Здравствуйте,форумчане!
    Огромное спасибо,за ваши фото отчеты,благодаря которым заменил задние стойки стабилизатора без особых усилий в гараже, сняв всего лишь колесо. Приношу свои извинения, за отсутствие фото и комментариев, но я не такой продвинутый в таких вещах,поэтому напишу кратко с чем пришлось столкнуться.

    1.Сразу берите набор накидных ключей 15,16,17.( Оригинал,не оригинал-разные гайки).
    2.Если стойка не оригинал,то возможно понадобиться Шестиграник на 6, а не Двенадцатиграник на 6,чтобы удержать шаровую основу стойки.
    P.S. Приобрел фотик для гаража,обучаюсь добавлению комментаря.
    P.S. Всем спасибо, что не оставили без внимания мой вопрос, а особенно тёзке Олегу за ссылки. Всем удачи!

    • Олег:

      Приветствую,Олег!
      спасибо за коммент, другим пригодится.
      п.с. дублирую к записи о замене задних стоек.
      п.с.2 на счет продвинутости в фото отчетах — всё просто:
      — перед началом сфоткал все детали,инструменты необходимые для работы.
      — каждый ключевой шаг-результат снимаешь
      — потом, в POwer Point можно сделать подписи-пояснения на самих фотках. если с этой прогой не очень, можно не морочиться.
      главное, уточнить все нюансы.
      Удачи на дорогах!

  5. Юрий:

    украли противотуманную фару шкода октавияА5 , обрезав проводку.
    не могу найти разъёмы с проводами . вернее разъёмы купил ,а они без проводов и контактов.

    • Олег:

      разъемы продавались без контактов? обычно наоборот.
      планета железяка на мкаде — куча разъемов с проводами продается.
      спаять и всё.
      или трабла в чем то другом?
      в магазе просто показать какой разъем требуется, что б не облажаться.

  6. Андрей:

    Если снимать плафон салона как написано у вас, то вы сломаете плафон!
    Сначала нужно снять стекло поддев его отверткой со стороны стекла и вытащив, потом выкрутить 2 ВИНТА, крепящих плафон к корпусу, и уже потом так, как написано у вас.

  7. Евгений:

    Может кто знает, нужно название предохранителя, к которому крепятся клемы в предохранительном блоке моторного отсека?
