Подробная инструкция — фото отчет по замене помпы на 1.4 САХА (Шкода Йети)
Знаю, знаю, мой сайт по Октавии.
Тем не менее, решил разместить этот отчет у себя, с мотором 1.4 САХА.
Обратился ко мне владелец именно Шкоды Йети с видео вопросом — не понятный звук из под капота.
Вместе с драйвчанами нашли в чем трабла.
В итоге, шкода-ети-вод предложил разместить этот отчет для пользы другим.
Автор отчета — vk.com/docent42 (по всем вопросам к нему)
Взял отсюда forums.drom.ru/german/t1152221026.html
Для проведения этого и дальнейших ремонтов был куплен набор головок Torx 4 -70 с переходниками под квадраты 3/8 и 1/2 Jonesway — 1980 руб, трещетка ambra под 3/8 — 780 руб.
Подготовка к разбору

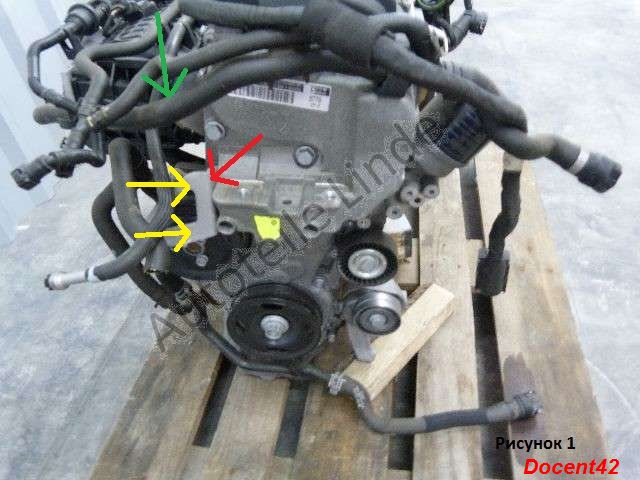

Итак перед нами наш двигатель вид слева,т.е. исходное ваше положение для работы со стороны левого крыла. Шкив помпы спрятался за кронштейном на двигателе (Рисунок 1. Красная стрелка), его необходимо открутить для доступа ключа к винтам шкива, для этого откручиваем два винта как показано Желтыми стрелками. Итак кронштейн снят теперь надо разобраться со шлангами, т.к. они будут мешать доступу к шкиву помпы. Направление доступа к помпе показано зеленой стрелкой. Вот тут кто как хочет, я открутил два винта на расширительном бачке и снял верхний возвратный патрубок на нем, легче стало на 15% не более, поэтому решайте сами как лезть к шкиву.
Мой метод замены отличается от инструкции на VW Golf с таким же двигателем, но я считаю что он проще и менее трудозатратен. 1. Мы не сливаем антифриз, поясню почему когда дойдем до снятия помпы. 2. Мы не снимаем колесо и патрубок, потому что геометрически доступ к двигателю иначе. 3. Мы не снимаем ремень, и не фотографируем его положение, я это сделал за вас). 4. Фиксатор Шкива. Вот тут вопрос. У меня механика и я заблокировал коленвал включив передачу на коробке, этого было достаточно чтобы сорвать три винта на шкиву помпы.Что же касается автомата, тут я не знаю, но судя по записям форумов, ребята обошлись обычной большой отверткой и вставили ее между винтами шкива.

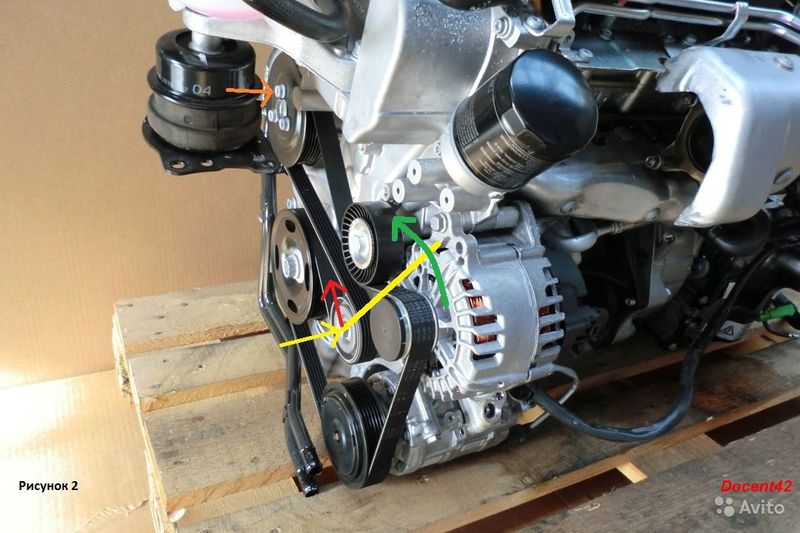

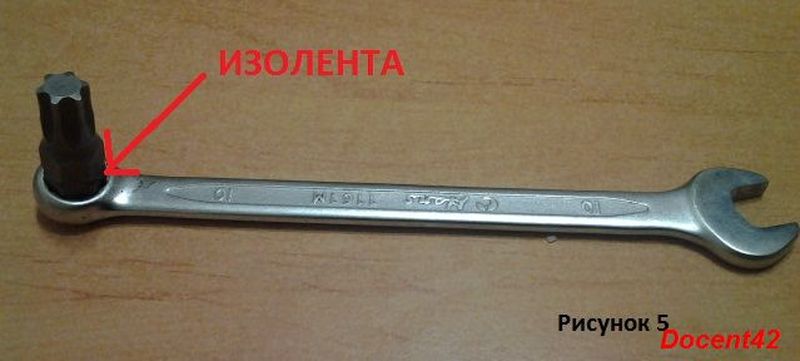

На рисунке 2 Оранжевая стрелка показывает расположение винтов на шкиве помпы. Но вот самый главный вопрос, моя трещетка вместе с переходником и головкой не захотела влезать между шкивом и стенкой моторного отсека.Маленькая трещетка с головкой на 10 тоже не спасла, т.к. имела люфт и не фиксировала головку Torx и она выпадала. Решение пришло неожиданно, я взял обычный накидной ключ на 10 вставил в него головку и зафиксировал ее изолентой. Сразу скажу что функция трещетки в данной процедуре оказалась не нужна ,т.к. после срыва винты откручивались руками.
итак мы сорвали все три винта и переходим к след процедуре — Снятию ремня.
Смотрим на тот же рисунок 2. Желтой стрелкой показан натяжной ролик, по его оси находится болт M16. Для его отведения чтобы ослабить ремень я взял обычный советский вороток под квадрат 1/2 без трещетки. Единственное НО — в советском наборе головки на 16 не оказалось, только на 17, ее то я и надел на шкив. Исходное положение воротка показано желтым силуэтом, далее вращаем вороток против часовой стрелки как показано на рисунке, при этом натяжной ролик будет смещаться как показано на рисунке. Вороток вращаем примерно на 40-45 градусов пока он не упрется в корпус двигателя, усилие натяжного ролика не большое, ключ можно держать одной рукой. Другой рукой ослабляем ремень и скидываем его с натяжного ролика а затем и с помпы.После этого част ремня снятую с помпы смещаем максимально вправо чтобы не облить антифризом.
Еще одна ремарка. Степень умираемости помпы у всех разная, у кого звук, у кого и звук и течь.Если помпа уже гонит антифриз через дренаж, брызги видны на капоте и на задней части двигателя. Так вот перед ремонтом необходимо сполоснуть место обрызгивания пролив водой (примерно бак 5л).
Итак шкив освобожден от ремня, выкручиваем по очереди винты на шкиве и снимаем его. За шкивом мы сразу увидим помпу, далее выкручиваем три болта ее фиксации. Месторасположение точно даст новая помпа, промазать не возможно. Итак мы добрались до места снятия помпы и отвечаем вопрос почему мы не сливаем антифриз с радиатора. Со слов моего товарища механика в движке есть два термостата, слить все не удастся в любом случае, и с двигателя потечет в любом случае, поэтому операция делается на холодном движке и слив идет прямо из отверстия помпы. Для ловли жидкости я купил 10 л тазик за 89 руб.Бортик его казался слегка большим, но влез под днище машины при помощи ноги и такой то матери.Получилось он расперся между дном машины и землей.Кульминационный момент, я сдергиваю помпу и из отверстия хлынула жижа, но к моему удивлению, все сохранилось, ни капли на полу, единственное обрызгало моторный отсек, но для этого я припас 2 ведра воды, пролил и все вернулось на свои места. Итак после снятия помпы все вытекло, а это 2.5 л антифриза.
Монтаж идет в обратном порядке. Сначала ставим помпу предварительно уложив рез прокладку в паз для нее. фиксируем на все винты и протягиваем.А вот далее начинается самое интересное.Необходимо установить шкив на вал помпы обратно.Поскольку мы стоим со стороны левого крыла наши ладони вывернуты наружу и не представляется возможным установить шкив и наживить болты, но для этого я изобрел метод установки шкива.

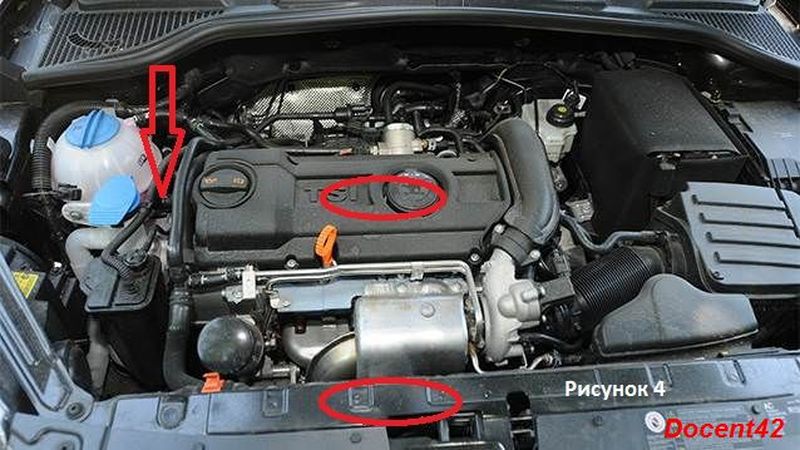

Метод прост — залезаем сверху двигателя так как показаны красные эллипсы (ПОЛОЖЕНИЕ НОГ) лицом в сторону расш бачка.Когда мы залезли сверху, садимся на корточки в позу «четкого» пацанчика, шкив в руке между ног опускаем вниз, спокойно ставим на фланец помпы и наживуливаем винты шкива. Далее ставим на место ремень.Для этого вновь отводим натяжной ролик по предидущей схеме,надеваем ремень, контроллируем совпадение ручейков. После установки ремня, тянем винты на шкиве.

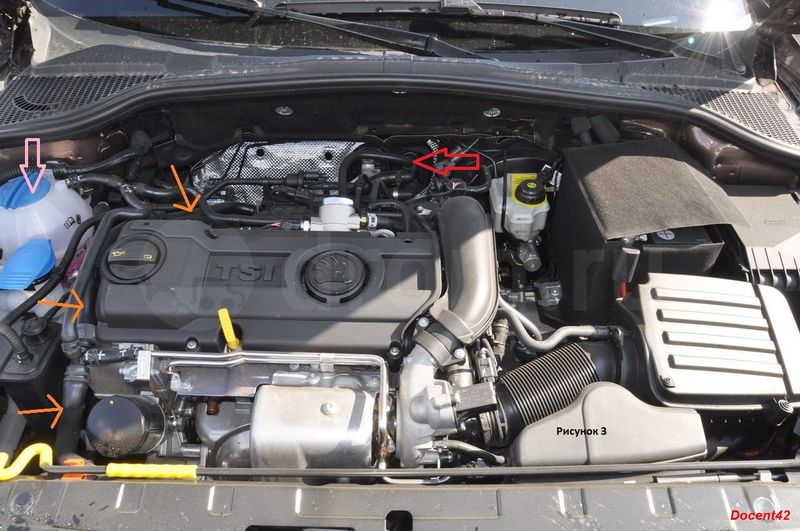

Последний шаг — заливаем обратно жидкость, если есть возможность через воронку с ситечком. У меня вылилось примерно литра 2-2.5, поэтому обратно при заливке расш бачок был по горло полон. Далее я начал сжимать шланги для удаления воздуха где оранжевые стрелки на Рисунке 4.И последний шаг — я пошевелил патрубок обозначенный красной стрелкой и у меня весь воздух из печки и прочих мест вышел легко, булькая пузырями воздуха. После того как я завел машину и прогрел из печки сразу пошел горячий воздух.
По всем вопросам пишите vk.com/docent42
У меня ШКОДА с TSI-1,4. Заменил помпу без проблем на основе Ваших и аналогичных советов. Попутные предложения:
1. Сверху со стороны бачка лезть вообще не надо. Разве что снять такелажное ухо над шкивом помпы. ( Можно назад и не ставить).
2. Снизу снять правое колесо и нижний кусок пластиковой арки впереди колеса. Я еще снял переднюю скобу крепления защиты двигателя, что необязательно, но удобно.
3. Поворотом против часовой стрелки отводим подпружиненный натяжной ролик и полностью снимаем ремень. (Заранее посмотрите, как он был установлен на шкивах!) Заодно проверяем и его состояние. Можно, если надо и заменить его.
4. У меня была плоская монтажка, из тех, какими раньше колеса разбортовывали. Вставил ее между шкивом и корпусом ДВС и осторожно распер шкив. Усилия вполне достаточно для откручивания поочередно трех болтов на шкиве. При сборке шкива и этого не надо. Для затяжки достаточно удерживать шкив руками.
Остальное несложно.
спасибо за полезное дополнение.
Ровных дорог!
Спасибо за труд! на выходных попробую!
Пожалуйста
