Ложные срабатывания датчиков давления — это не только раздражающая помеха в диспетчерской, но и реальный риск для технологического процесса. В этой статье разберём природу проблемы, от простых причин до комплексных решений, и соберём практические приёмы, которые можно внедрить без больших затрат.

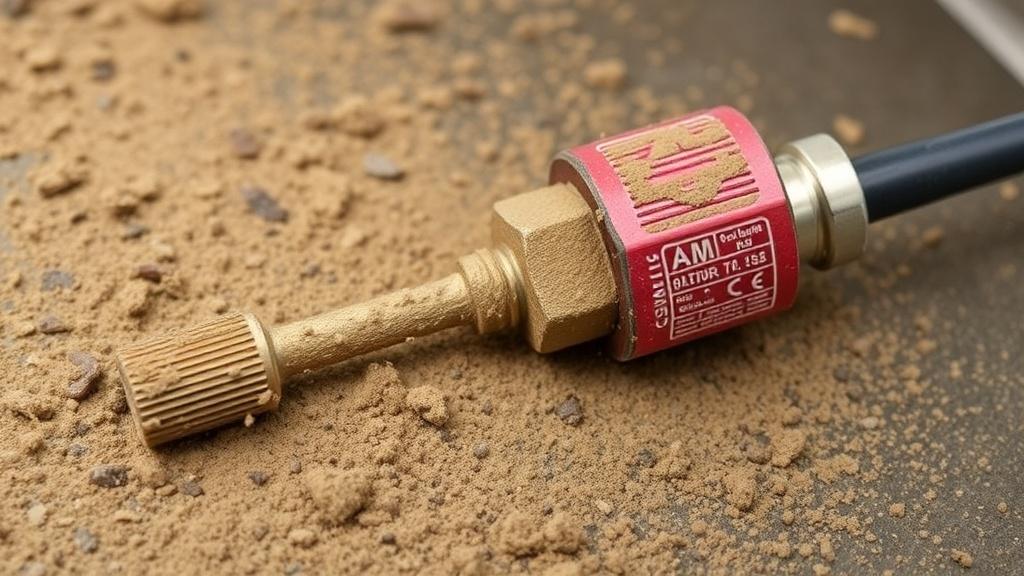

Давление — величина, зависящая от условий на месте установки датчика: наличия жидкости, пыли, коррозии и микрочастиц. Когда грязь накапливается в диафрагме, штуцере или линии связи, она меняет гидравлические характеристики и создает ложные перепады.
Помимо механического забивания, загрязнения вызывают адгезию и капиллярные эффекты, искажающие передачу давления на чувствительный элемент. Накопление проводит к медленным дрейфам, «шумным» сигналам и внезапным скачкам в экстремальных температурах.
Самые уязвимые места — отверстия штуцеров, фильтр-сеточки, коаксиальные линии и соединения с технологическим процессом. В системах с агрессивными средами загрязнения оседают на диафрагмах и в местах с турбулентными потоками.
Важно помнить о точках, где происходит конденсация или изменение направления потока: там частицы замедляются и оседают сильнее. Неплотные уплотнения и микроповреждения корпуса также ускоряют проникновение внешней пыли и продуктов коррозии.
Ошибочные срабатывания из‑за грязи имеют характерную картину: сигналы нестабильны, проявляются при изменении режима и зачастую проходят после ручной прочистки. В отличие от сбоев электроники, которые часто сопровождаются постоянными артефактами, здесь наблюдается взаимосвязь с состоянием трубопровода.
Простой способ диагностики — временная замена датчика на заведомо чистый образец или подключение контрольного датчика в обход проблемной линии. Если аномалии исчезают, причина скорее механическая, а не программная.
Полезны визуальный осмотр, промывка штуцера под давлением и осциллограф/логгер для записи формы сигнала. Анализ спектра шумов показывает наличие низкочастотного дрейфа, типичного для накопления загрязнений.
Также применимы пробные продувки и лабораторный анализ промывного материала — это помогает отличить минеральные от органических отложений и выбрать средство очистки. Не стоит забывать о проверке уплотнений и электрических контактов параллельно.
Лучше устранить проблему на этапе проектирования, чем бороться с ней в эксплуатации. При выборе датчика обращайте внимание на конструкцию штуцера, наличие защитных фильтров и возможность монтажа отводного слива для периодической промывки.
Стоит предпочитать датчики с защитной диафрагмой или с присоединением через импульсные линии малого объёма. Такие решения уменьшают влияние осадков и упрощают обслуживание без полного демонтажа.
Коррозионностойкие материалы и покрытие антирефлюкс уменьшают адгезию. Нанокерамические или тефлоновые покрытия на поверхности штуцеров и диафрагм снижают вероятность прилипания жирных и вязких отложений.
Для агрессивных сред выбирайте детали из нержавеющей стали 316L или сплавов с хорошей стойкостью к химии. Правильный выбор материала снижает не только частоту обслуживания, но и риск химического разрушения чувствительного элемента.
Место установки влияет сильнее, чем кажется: датчик не должен стоять в кармане потока или в точке, где скапливается конденсат. Вертикальные участки с уклоном к штуцеру уменьшают шанс накопления отходов.
При монтаже используйте отводы и петли для предотвращения попадания крупных частиц, а там, где возможно, размещайте датчики выше по потоку. Простая ориентация и положение помогают продлить период безаварийной работы.
Установка сетчатых фильтров, газовых ловушек и магистральных сепараторов значительно сокращает нагрузку на сам датчик. Периодичность очистки фильтра — дешевле и быстрее, чем замена сенсора.
Фильтры следует выбирать по классу задержания частиц и по совместимости с технологической средой. Важно предусмотреть возможность извлечения фильтр-элемента без разборки основной линии.
Регулярная проверка штуцеров, промывка импульсных линий и замена сеточек — ключевые рутинные операции. План обслуживания должен опираться на реальную интенсивность загрязнения, а не на календарные сроки.
Визуелка важна: появление налёта, изменения цвета промывной воды или ухудшение динамики сигнала — повод для внеплановой очистки. Простая процедура очистки обычно выполняется за 10–30 минут и возвращает датчику точность.
Ниже список базовых действий, которые стоит включить в регламент. Эти шаги уменьшат частоту ложных срабатываний и продлят срок службы оборудования.
Часть ложных срабатываний можно нивелировать на уровне ПЛК или SCADA: фильтрация сигналов, временная гистерезисная задержка и анализ трендов. Простая фильтрация избавит от шумовых выбросов, а трендовый анализ выявит постепенный дрейф.
Однако программные меры не заменят механической очистки при реальных отложениях. Они служат дополнением: уменьшают количество ложных тревог и дают время на обслуживание без остановки процесса.
Рассмотрите внедрение двухуровневых сигналов: предупреждение при первых признаках дрейфа и авария при явном выходе за пределы. Автоматические тесты чувствительности позволят отличить серьёзный сбой от временного искажённого импульса.
Логирование параметров с высокой частотой и последующая их обработка машинным анализом помогают прогнозировать необходимость очистки. Это уменьшит внезапные простои и снизит расходы на экстренное обслуживание.
Небольшая таблица помогает быстро оценить, какие датчики требуют более тщательной защиты в грязных условиях.
| Тип датчика | Склонность к ложным срабатываниям | Рекомендации |
|---|---|---|
| Пьезорезистивный | Средняя — чувствителен к загрязнениям диафрагмы | Защитная диафрагма, регулярная промывка |
| Капсульный (с диафрагмой) | Высокая при наличии вязких отложений | Фильтр, покрытие, частая проверка |
| Абсолютный (герметичный) | Низкая — закрытая конструкция | Подходит для грязных сред при правильном подключении |
В одном цеху мы сталкивались со срабатываниями ночами, которые исчезали после промывки. Выяснилось, что причиной был накопленный мазут в отводном штуцере, образовавшийся при ночной остановке агрегата.
После установки простого сетчатого фильтра и переноса датчика на метр вверх по потоку ложные тревоги прекратились. Это заняло меньше времени и денег, чем замена нескольких датчиков и повторная наладка системы.
Начинайте с самого простого: осмотрите установку, установите сетчатый фильтр и организуйте регулярную промывку импульсной линии. Эти меры часто решают проблему в краткие сроки и минимальными затратами.
Дальше оценивайте материалы и конструкцию датчика, добавляйте защитные покрытия и программную фильтрацию. Интегрированный подход — проектирование, механика и софт — обеспечивает надежность и снижает количество ложных срабатываний в долгосрочной перспективе.
