Шкаф АСУ ТП: как выбрать, спроектировать и эксплуатировать правильно

SQLITE NOT INSTALLED

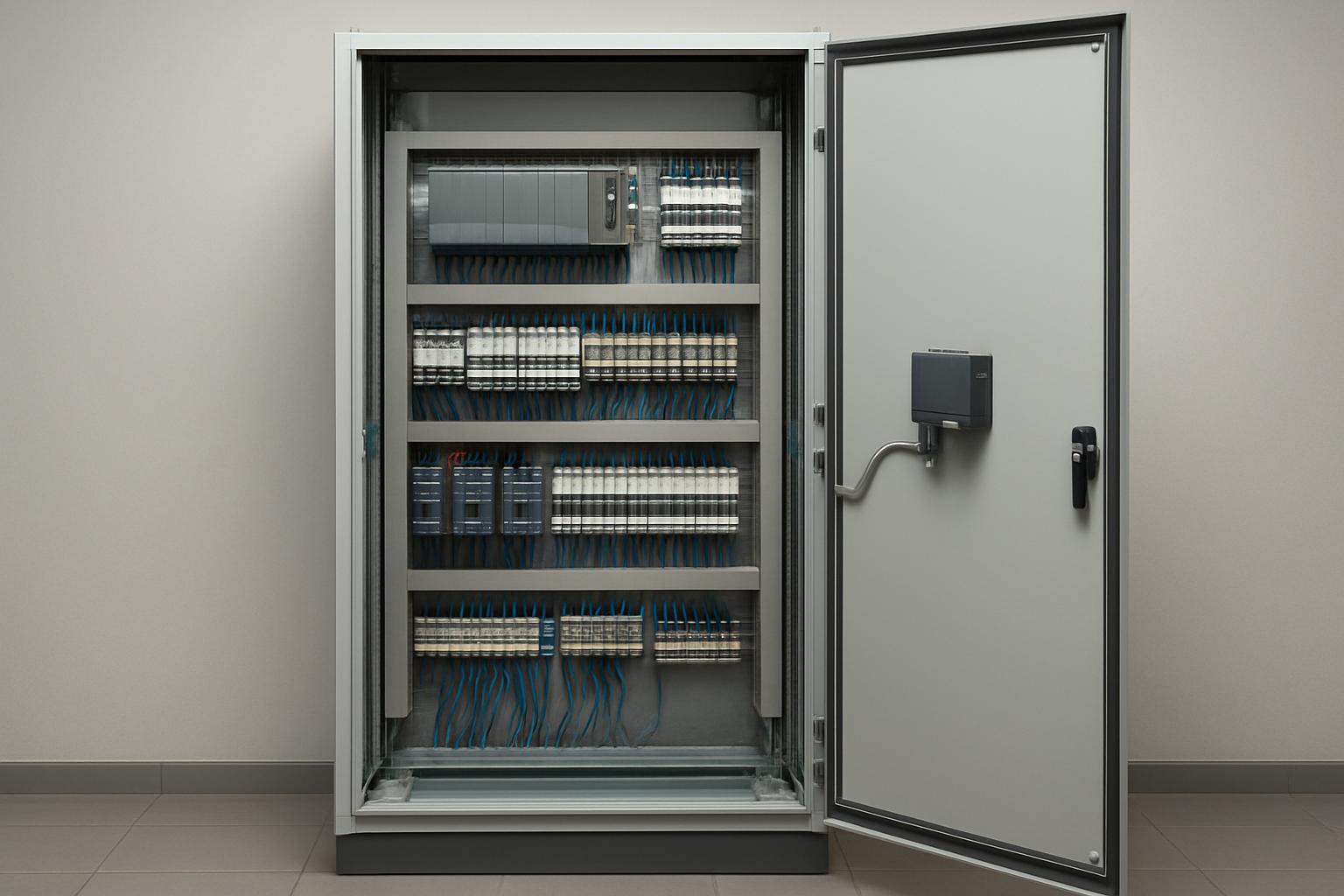

Шкафы АСУ ТП — это не просто металлические коробки с проводами. Это сердце автоматизации производства: сюда приходят сигналы датчиков, отсюда идут команды исполнительным механизмам. От грамотной компоновки шкафа зависит надежность всей системы, удобство обслуживания и безопасность персонала. В этой статье я объясню, из чего состоит типовой шкаф асу тп, на что обратить внимание при проектировании и приёмке, какие ошибки встречаются чаще всего и как их избежать.

Что такое шкаф АСУ ТП и какие задачи он решает

Шкаф автоматизированной системы управления технологическим процессом хранит и защищает электронные модули, контроллеры, коммутацию и питающие устройства. Его главные задачи — обеспечить электропитание, коммутацию сигналов, защиту от внешних воздействий, удобный доступ для обслуживания и защиту людей от электричества. По сути, шкаф объединяет множество устройств в единую рабочую ячейку.

Типовые функции шкафа: распределение питания, сбор телеметрии, передача команд на исполнительные устройства, защита от перегрузок и коротких замыканий, фильтрация помех и обеспечение требований по электромагнитной совместимости.

Основные элементы внутри шкафа

Разобраться в составляющих полезно сразу, это помогает выбрать правильную компоновку и упростить обслуживание.

Проектирование шкафа: практические принципы

Проектирование шкафа — это не набор правил на бумаге, а последовательность решений, которые упрощают эксплуатацию и повышают надежность.

• Сначала продумайте функциональную разбивку: силовые модули в одной зоне, логика в другой, интерфейсы третьей. Это упрощает теплообмен и снизит помехи.
• Оставляйте запас по местам и по питанию. Модульные системы часто расширяют спустя годы, и лучше иметь свободные реле и клеммы заранее.
• Учитывайте тепловыделение. Мощные преобразователи и контакторы требуют вентиляции или принудительного охлаждения.
• Планируйте кабельные трассы: силовые и сигнальные кабели прокладывайте раздельно, избегайте параллельных длинных участков.

Материалы, защита и исполнение шкафа

Выбор корпуса зависит от условий эксплуатации. Для цехов с агрессивной средой нужны шкафы из нержавейки или окрашенной стали с соответствующим покрытием. Для наружной установки важны влагозащищенность и защита от ультрафиолета.

IP- и NEMA-исполнения определяют класс защиты от пыли и влаги. Конкретный уровень подбирают по месту установки: в помещении может хватить IP20 или IP31, на улице — не ниже IP54, а в агрессивной среде — IP65 и выше.

Электробезопасность и заземление

Правильное заземление и организация защитных устройств — основа техники безопасности. Грамотно выполненные схемы заземления уменьшают риск образования потенциалов, которые повреждают электронику, и защищают персонал от поражения током.

Важные моменты: раздельные нулевые и защитные шины, контроль потенциальной разницы между шкафами в одной зоне, применение УЗО и селективной защиты на вводе. Тесты на сопротивление изоляции и испытания под напряжением следует проводить до ввода в эксплуатацию и по регламенту в процессе обслуживания.

Управление помехами и электромагнитная совместимость

Промышленная автоматика сильно чувствительна к помехам: неисправное заземление, плохие кабельные прокладки, отсутствие фильтров — и сигнал с датчика искажается. Для борьбы с этим применяют экранирование кабелей, фильтрующие элементы на входах питания и заземление экранов.

Международные рекомендации по EMC включают серию стандартов IEC/EN 61000. Кроме правил кабельных разводок, полезно разделять аналоговые и цифровые цепи, а также минимизировать петли заземления.

Маркировка, документация и удобство обслуживания

Немногие вещи влияют на время простоя так сильно, как неудобная маркировка. Понятные ярлыки на клеммах, номера проводов, схемы на двери шкафа и доступ к документации экономят часы при обслуживании.

• Разместите принципиальную схему внутри дверцы.
• Нумеруйте клеммы и проводники, используйте цветовые обозначения для сигнальных и силовых линий.
• Оставьте место для дополнительных модулей и опишите точки расширения.

Монтаж и ввод в эксплуатацию: пошаговый план

Четкий порядок работ снижает риск ошибок и ускоряет запуск.

1. Осмотрите шкаф на предмет механических повреждений и соответствия комплектации.
2. Монтаж корпуса, установка DIN-рейки и внутренних панелей.
3. Фиксация и компоновка модулей по заранее утвержденной схеме.
4. Прокладка и подключение кабелей с маркировкой, проверка обрывов и коротких замыканий.
5. Первичные тесты питания, проверка напряжений на шинах, тесты защит.
6. Настройка контроллера, проверка логики и функций в тестовом режиме.
7. Оформление протоколов испытаний и ввод в эксплуатацию.

Обслуживание и плановые проверки

Регулярное обслуживание продлевает срок жизни шкафа и снижает вероятность аварий.

• Ежемесячно: визуальная проверка, контроль индикаторов, чистка вентиляционных решеток.
• Ежеквартально: проверка контактов, подтяжка клемм, тесты УЗО и защитной аппаратуры.
• Раз в год: измерение сопротивления изоляции, проверка заземления, полная ревизия документации и маркировки.

Типичные ошибки при проектировании и монтаже

Ошибки повторяются от года к году. Их корни — экономия на этапе проектирования или отсутствие системного подхода.

• Недооценка тепловыделения и отсутствие адекватной вентиляции.
• Смешивание силовых и сигналов в одной трассе без экранирования.
• Недостаточная маркировка проводов и клемм, что приводит к ошибкам при ремонте.
• Отсутствие запасов по питанию и мест для расширения.

Критерии выбора поставщика и готового шкафа

При выборе изготовителя обращайте внимание не только на цену. Серийный шкаф и кастомная сборка по проекту — разные вещи. Важны нормативное соответствие, гарантия, наличие сервисной поддержки и опыт в вашей отрасли.

Практические советы перед покупкой

Несколько коротких, но полезных советов, которые реально экономят время и деньги:

• Запросите фотографии реальных шкафов, а не только 3D-модели.
• Проверьте, есть ли места для разгрузки кабелей и запас по длине проводов.
• Уточните процедуру замены модулей на месте: нужен ли инструмент, как долго длится восстановление работы.
• Держите список критичных точек, которые нельзя закрывать без тестов: силовые пуски, аварийные отключения.

Заключение

Шкаф АСУ ТП — важный элемент автоматизированной системы, требующий продуманного подхода на всех этапах: проектирование, выбор материалов, монтаж и обслуживание. Нельзя экономить на тепловом расчете, маркировке и защите от помех — это самые частые источники проблем. Планирование с запасом, грамотная компоновка и документирование обеспечивают не только долгую и надежную работу, но и удобство для специалистов, которые будут поддерживать систему в рабочем состоянии. Если подойти к задаче системно, шкаф станет прочной опорой вашего процесса, а не постоянной головной болью.
